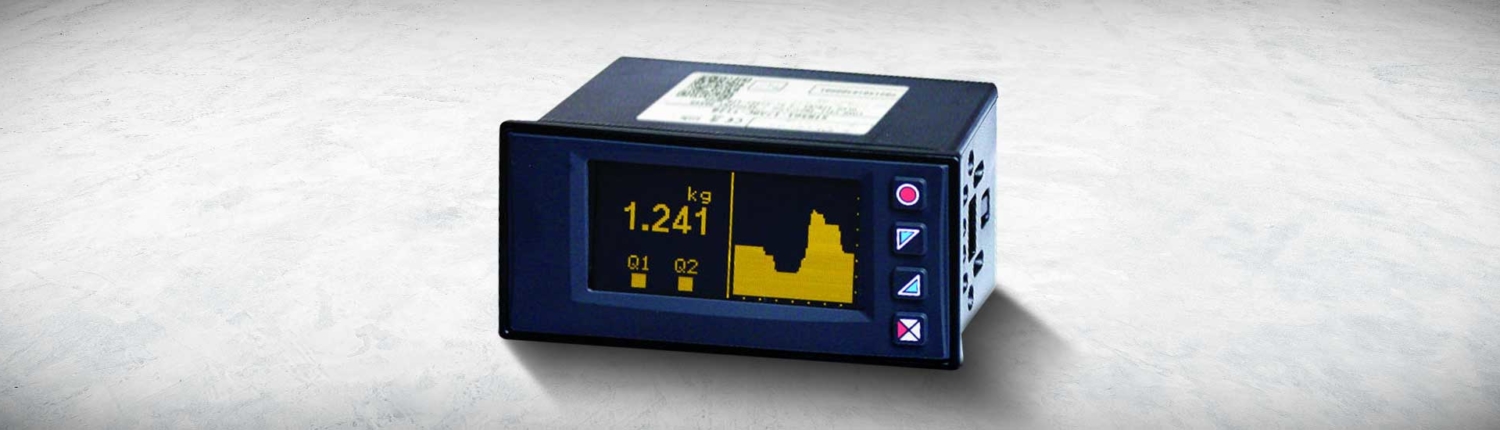

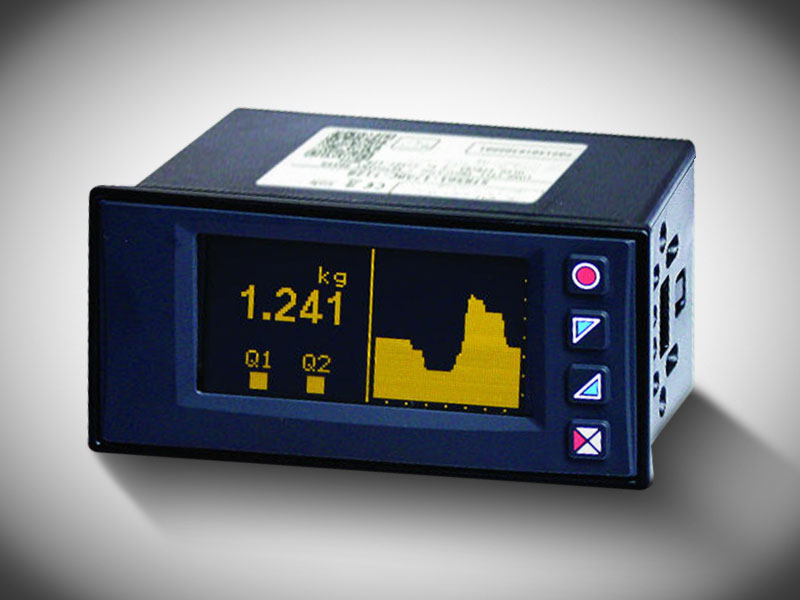

Anzeigegerät X-317

Bereich: 1x DMS-Eingang, 2 digitale Ein- und Ausgänge, 1x Analogausgang
Größe: 96 x 48 (Front panel) x 48 mm
Anmerkungen: Einfache Parametrierung über Smartphone App

Beschreibung
Beschreibung

Anzeigegerät für DMS-Sensoren mit Parametrierung über Smartphone App

  • Einfache und zeitsparende Programmierung mittels einer intuitiven App
  • OLED Display mit umfangreichen Visualisierungsmöglichkeiten
  • Kompakte Abmessungen im 96 x 46 mm Format
  • Abtastfrequenz mit bis zu 1200 Hz
  • Mit Alarmfunktionen und Analog-Ausgang
  • Digitale Eingänge mit benutzerspezifischen Funktionen
  • Digitale Ausgänge für akustische und visuelle Alarmzeichen
  • Serielle Schnittstellte (RS 485 / Modbus-RTU) für Daten-Logger

Anwendung:

Die Anzeige X-317 mit einem Dehnmessstreifen-Vollbrückeneingang kann mit gängigen DMS-Sensoren (Kraft-, Dehnungs- und Wägesensoren)  verbunden werden. Die bis zu 1,2 kHz programmierbare Abtastrate und die Auflösung von bis zu 24bit ermöglichen schnelle und genaue Messungen.

Das Anzeigegerät besticht durch das hochauflösende Display, vielfältige Visualisierungsmöglichkeiten, eine mehrsprachige Oberfläche und eine zusätzliche NFC Schnittstelle für eine einfache und schnelle Parametrierung über eine Smartphone App.

Die Anzeige ist geeignet für Visualisierungs- und Überwachungsaufgaben von DMS-Signalen in Produktionsequipment und Laborgeräte.

Abgerundet wird die Anzeige über Funktionen wie Alarm, Summenzähler, Kalibrierfunktion, Spitzenwerterfassung und einem Data-Logger. Des Weiteren stehen zwei digitale Ein- und Ausgänge bereit, um einfache Regel- und Überwachungsaufgaben durchzuführen. Ein 0-20 / 4-20 mA Analogausgang ermöglichen die Übergabe der Messwerte an ein anderes System.



Produkt kaufen

Kontakt



X-SENSORS AG
Landenbergerstrasse 13
8253 Diessenhofen, Schweiz
Tel. + 41 52 657 38 77
Fax + 41 52 741 47 66


info@xsensors.com
www.xsensors.com


Anzeigegerät X-317

Unverbindliche Anfrage stellen

Bitte senden Sie mir ein Angebot für folgendes Produkt: Anzeigegerät X-317.

Ich beabsichtige dieses Produkt in folgender Anwendung einzusetzen:

Anwendungsbereich


Presse: Referenzmessung der Presskraft
Kraftmessdosen ermöglichen es, die Presskraft im Pressenraum sehr genau zu messen, um einen Vergleich zur Kraftanzeige einer Anlage zu erhalten. Trotz der hohen Kräfte und Gewichte sind die mobil einsetzbaren Kraftmessdosen einfach handhabbar: Sie können direkt an das Anzeigegerät X-315 angeschlossen werden.
Presse: Messung am Rahmen
Dehnungssensoren messen die Aufbiegung oder die Dehnung des Pressenrahmens. Dieser verformt sich proportional zur einwirkenden Kraft. Die Presskräfte können auf diese Weise sehr einfach und überlastfest gemessen werden. Diese Methode ist kostengünstig, ausserdem beansprucht sie keine Höhe im Arbeitsraum der Presse. Durch den räumlichen Abstand zum Prozess sind die Sensoren gut geschützt und einfach anzubringen.
Presse: Messring im Kraftfluss
Wenn es gilt, jeden einzelnen Pressvorgang sehr genau zu dokumentieren, dann empfiehlt sich der Einsatz eines kalibrier- fähigen Sensors, der im Kraftfluss montiert ist. Der Einsatz eines Messrings hat den grossen Vorteil, dass er nur minimal Höhe im Arbeitsraum für sich beansprucht. Aufgrund seiner hohen Schutzart kann er bedenkenlos in unmittelbarer Prozessnähe eingesetzt werden.
Presse: Messzylinder im Kraftfluss
Soll die Bearbeitungskraft für den Pressenhub mit minimaler Eigenverformung des Sensors gemessen und dokumentiert werden? Hier bieten sich die hochgenauen Kraftmesszylinder von X-Sensors an. Sie werden direkt in den Kraftfluss geschraubt und messen auch sehr hohe Kräfte mit geringer Eigenstauchung.
