Lastmess-Sensor für Aufzugsanlagen

Lastmess-Sensor für Aufzugsanlagen

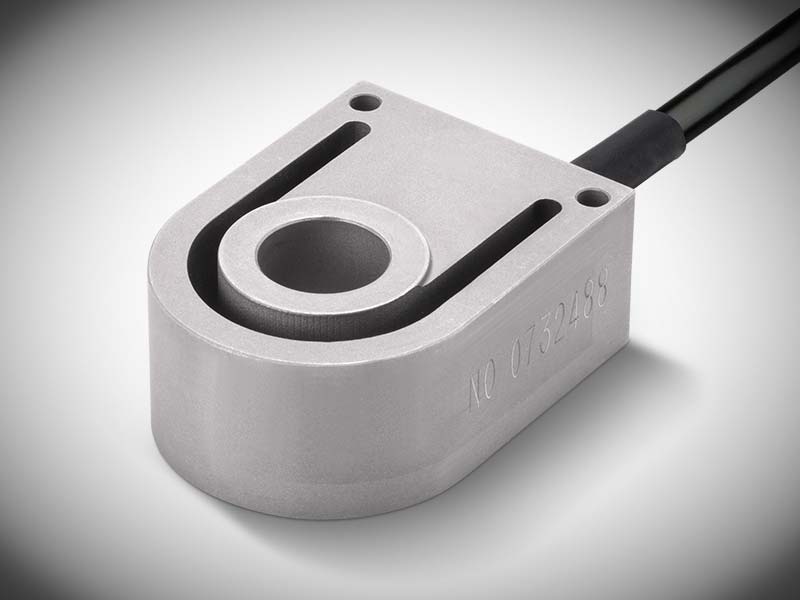

Lastmess-Sensor XCS-131

Bereich: M12-M24
Größe: 58x45x20 mm
Anmerkungen: Modernisierung

Beschreibung
Technische Daten
Beschreibung

Lastmessung an der Seilaufhängung von Personen- und Warenaufzügen.

Die Lastmess-Sensoren der Serie XCS-131 sind so konzipiert, dass sie sowohl in Neuanlagen wie auch in Modernisierungen eingesetzt werden können. Die Baureihe deckt den gesamten Lastbereich von Personen, wie auch von Warenaufzügen ab. Die Sensoren werden bevorzugt in Verbindung mit einem Seilschloss oder Umlenkrollen eingebaut, da die Montagebohrung den gängigen Gewindestangendurchmessern entspricht. Der Einbau ist unabhängig von der Art des Tragmittels und kann somit sowohl für Stahlseile wie auch für Riemen erfolgen. Die Sensoren liefern ein hohes Ausgangssignal und sind gegen Ueberlastung mit einem mechanischen Anschlag wirksam geschützt. Es ist bereits eine breite Palette von Zubehör und Auswertegeräten vorhanden, die das Anbinden an vorhandene Steuerungen besonders einfach machen. Im Lieferumfang ist Zubehörmaterial zur sicheren Montage bereits enthalten.

Technische Daten

XCS-131

EigenschaftenWert
Anwendung XCS-131-06 M10 Diameter
Anwendung XCS-131-07 M12 Diameter
Anwendung XCS-131-08 M14 Diameter
Anwendung XCS-131-09 M16 Diameter
Anwendung XCS-131-10 M18 Diameter
Anwendung XCS-131-12 M20 Diameter
Messprinzip Strain gage,fullbridge
Auflösung <10 N
Ansprechschwelle <2 N
Brückenspeisung 2..10 V
Brückenwiderstand 1’000 W
Ausgangssignal, nominal 2,5 mVV
Toleranz Ausgangssignal +/- 20 % of F.S.
Nullpunkt unmontiert +/- 0.5 mV/V.
Überlast 300 % of F.S
Genauigkeit +/- 2 % of F.S.
Wiederholgenauigkeit +/- 0.5 % of F.S
Einsatztemperaturbereich -10...+65 °C
Schutzart (Sensor) IP54
Kabellänge 2m PVC, shielded
Anschluss-Stecker 733-105 Wago (Freies Kabelende, kein Stecker)
Gewicht 300 gr.


Produkt kaufen

Kontakt



X-SENSORS AG
Landenbergerstrasse 13
8253 Diessenhofen, Schweiz
Tel. + 41 52 657 38 77
Fax + 41 52 741 47 66


info@xsensors.com
www.xsensors.com


Lastmess-Sensor XCS-131

Unverbindliche Anfrage stellen

Bitte senden Sie mir ein Angebot für folgendes Produkt: Lastmess-Sensor XCS-131.

Ich beabsichtige dieses Produkt in folgender Anwendung einzusetzen:

Anwendungsbereich


Aufzug: Messung am Fixpunkt
Sensoren für die Messung am können einfach montiert werden. Vom Messpunkt zur Steuerung müssen nur kurze Kabel verlegt werden. Dieses Verfahren hat keinen Einfluss auf die gesetzlich vorgeschriebene Überfahrtshöhe von Aufzügen und ist deshalb besonders geeignet für Modernisierungsprojekt. Die Sensoren verfügen über einen innovativen und effektiven Überlastschutz. X-SENSORS bietet damit eine einzigartige Lösung am Markt, mit einer Vielzahl von realisierten Applikationen.
