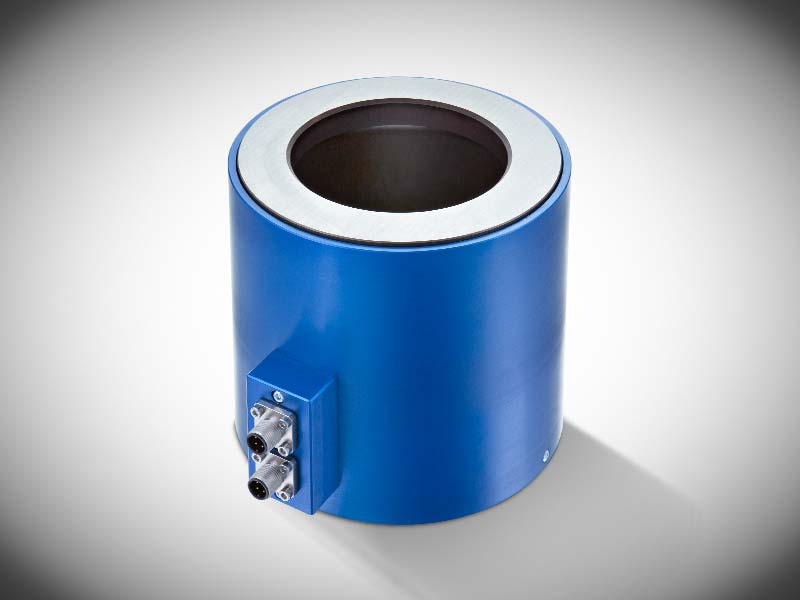

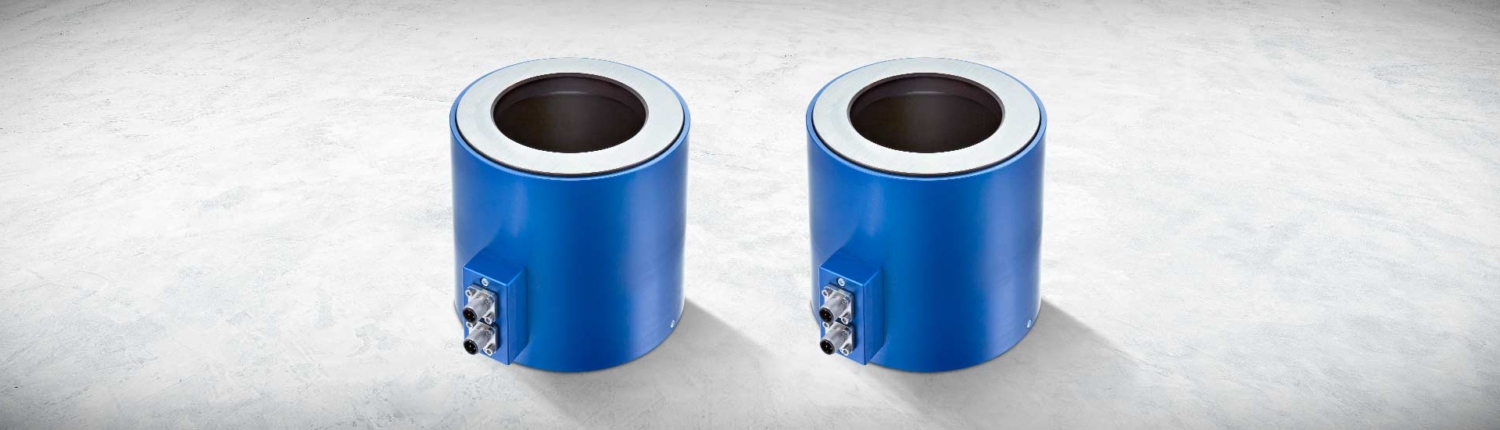

Seilkraftsensor XCT-171

besonders geeignet für Hochlast-Seilmessungen

Hochlast Seilkraftsensor - X-SENSORS - Hersteller und Anbieter von Sensoren

Für genaue Kraftmessungen in Hochlast-Anwendungen

Der Kraftaufnehmer XCT-171 eignet sich für Seilkraftmessungen bei Seilbahnen, Industriekränen, Bauwerke und im Bergbau.

  • Seilbahnbau
  • Industriekräne
  • Bauwerke und Brücken
  • Bergbau

Ausgestattet mit einer redundanten Messbrücke garantier dieser Kraftsensor ein erhöhtes Mass an Ausfallsicherheit. Als Ausgangssignal stehen zwei verstärkte 4-20 mA zur Verfügung.

Der Seilkraftaufnehmer habt einen einheitlichen Durchgang von 100.2 mm. Damit eignet er sich ideal um die Kraft am Seilende eines Trageseils zu überwachen. Aufgrund der Dimensionierung ist er insbesondere für folgende Schwerlast-Anwendungen konzipiert:

Eigenschaften

  • Massives Stahlgehäuse mit IP67 Schutz
  • Redundante Messbrücke mit 2x 4-20 mA Ausgangssignal für erhöhte Sicherheit
  • Sehr hohe Genauigkeit
  • Spezifische Messbereiche erhältlich
  • Messbereich bis 2000 kN

Installation und Einsatz

Elektrischer Anschluss

Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.

Technische Daten

Messbereich

, , , , , ,

Bauform / Krafteinleitung

Kraftrichtung

Merkmal

(K) Messbereich (in kN)

150, 200, 2000, 250, 300, 600, 1200, 400

(K) Anwendung

statisch

(K) Ausgangssignal

4-20 mA

(K) Elektrischer Anschluss

M12 – 4pol. Stecker

(K) Bauform

Durchgangsbohrung, säulenförmig
