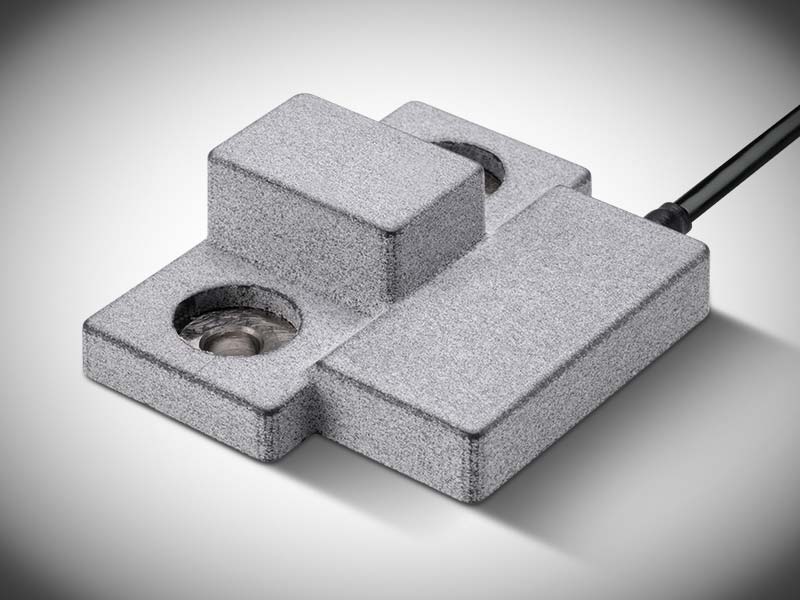

Dehnungsaufnehmer X-117-1AX

besonders geeignet für Anwendungen in rauen Umgebungen

Für genaue Messungen von sehr hohen Dehnungen

Der Dehnungsaufnehmer X-117 zeichnet sich durch seine äusserst robuste Bauweise (IP68) und dem hohen Messbereich von bis zu 1500 µm/m aus. Somit ist der Sensor ideal für statische Messungen und Monitoringaufgaben auch unter harschen bzw. rauen Umgebungsbedingungen geeignet.

Der Dehnungsaufnehmer ist bestens für den Einsatz in folgenden Bereichen geeignet:

  • Belastungsüberwachung (heavy Duty)
  • Befüllungsmessungen und Kräftemonitoring
  • Gewichtsüberwachung

Der Dehnungsaufnehmer X-117-1AX lässt sich schnell und einfach installieren. Selbst kleine Dehnungen an der Oberfläche von ebenen Strukturen werden zuverlässig gemessen. Die Messwerte sind vergleichbar mit aufgeklebten Dehnmessstreifen, wobei deren Nachteile vermieden werden.

Eigenschaften

  • Kosteneffiziente Lösung für OEM-Anwendungen
  • indirekte Messung von Dehnungen
  • Einfache und platzsparende Montage direkt auf die Konstruktionsfläche
  • Robuste Ausführung in IP68
  • 0…2000 µm/m Nennmessbereich
Produkt zum Vergleich hinzufügen

Downloads

Datenblatt X-117 – 1AX


Messprinzip und Einsatz

Dank seines robusten Designs kann der Dehnungssensor in nahezu jeder Umgebung, bei jedem Wetter und bei Bedarf sogar unter Wasser eingesetzt werden. Durch die Bauweise mit der Schutzart IP68 ist der Dehnungsaufnehmer insbesondere für Aussenanwendungen und auch für mobile Anwendungen im schweren Fahrzeugbau geeignet.

Funktionsweise

Der Dehnungssensor X-117-1AX misst eine Belastung, bzw. Kraft indirekt über die Dehnung. Der Sensor erfasst dabei die Dehnung zwischen den beiden Aufschraubflächen und verstärkt diese im Sensor mechanisch. Dadurch wird die Dehnung auf die Messstelle konzentriert und kann mit einer resistiven Messbrücke in ein elektrisches Signal umgewandelt werden.

Das Ausgangssignal ist proportional zur gemessenen Dehnung.

Technische Daten
