Lastmessung an
Aufzügen

X-SENSORS

Mit den Lösungen von X-Sensors
können Sie Lastmessungen
in allen denkbaren Einbausituationen
realisieren.

Lösungen für die
Kraft und
Dehnungsmessung

X-SENSORS

Mit Erfahrung und Freude an Innovation

Messung am Fixpunkt

Sensoren für die Messung am Fixpunkt können einfach montiert werden und eignen sich ideal für die Messung der Seillast. Eine Messung der der einzelnen Seillast ist möglich, wodurch eine kontinuierliche Überwachung stattfindet durch welche eine gleichmässige Seilbelastung garantiert werden kann. Vom Messpunkt zur Steuerung müssen nur kurze Kabel verlegt werden. Dieses Verfahren hat keinen Einfluss auf die gesetzlich vorgeschriebene Überfahrtshöhe von Aufzügen und ist deshalb besonders geeignet für Neuanlagen und Modernisierungsprojekte. Die Sensoren verfügen über einen innovativen und effektiven Überlastschutz. X-SENSORS bietet damit eine einzigartige Lösung am Markt, mit einer Vielzahl von realisierten Applikationen.

Lastsensor XCL-171
Lastsensor für Einzelseile
in Aufzugsanlagen

Lastsensor für Einzelseile in Aufzugsanlagen. Universelle Installation direkt in der Seilaufhängung. Einstellen einer gleichmässigen Seilbelastung bei Montage. Einheitsempfindlich.
M12 / M16 / M20 | Gesamtlast 150 - 2000 kg | OEM-Anwendungen

Lastmess-Sensor XCS-131
Lastmess-Sensor für
Aufzugsanlagen

Lastmessung an der Seilaufhängung von Personen- und Warenaufzügen. M12-M24 Gewinde für einfache Installation. Die Baureihe deckt den gesamten Lastbereich von Personen, wie auch von Warenaufzügen ab.
M12-M24 | 58x45x20 mm | Modernisierung

Messung am Joch

Die Messung am Joch ist eine kostengünstige Lösung, denn es wird nur ein Sensor benötigt, der ohne mechanischen Modifikationen einfach montiert werden kann. Zugleich kann die Genauigkeit durch den Anschluss eines zweiten Sensors an das Auswertegerät deutlich erhöht werden. Die Sensoren sind überlastsicher, die Methode eignet sich für Modernisierungen und für Neuinstallationen. Für Jochmessungen mit besonders geringer Dehnung stehen hochsensitive Sensoren zur Verfügung, für besonders kurze Joche Sensoren mit einer Länge von nur 100 (statt 300) Millimetern. Gemessen werden kann von 300 kg bis 5 t.

Joch-Dehnungssensor X-109-S02-300
Sensitive Lastmessung am Joch

Dehnungsaufnehmer zur Lastmessung am Träger, mV/V Signalausgang mit massivem Stahlgehäuse. Einfache Montage mit Metallschrauben. Montagematerial im Lieferumfang enthalten.
Universal, alle Lastbereiche auch für steife Joche | 300x25x16 mm | Modernisierungen und Neuinstallationen

Joch-Dehnungssensor X-103-S13-300
Lastmessung am Träger

Dehnungsaufnehmer zur Lastmessung am Träger mit TTL- Frequenzausgang. Sehr robuste Konstruktion dank massivem Stahlgehäuse. Einfache Montage mit Metallschrauben.
Universal, alle Lastbereiche auch für steife Joche | 300x25x16 mm | Modernisierungen und Neuinstallationen

Joch-Dehnungssensor X-103-S01-300
Lastmessung am Joch

Dehnungsaufnehmer zur Lastmessung an Liftkabinen am Joch. Der X-103 Dehnungssensor erfasst die Dehnung an den Aufschraubflächen. Mit massivem Stahlgehäuse für sicheren Betrieb.
Universal, alle Lastbereiche | 300x25x16 mm | Modernisierungen und Neuinstallationen

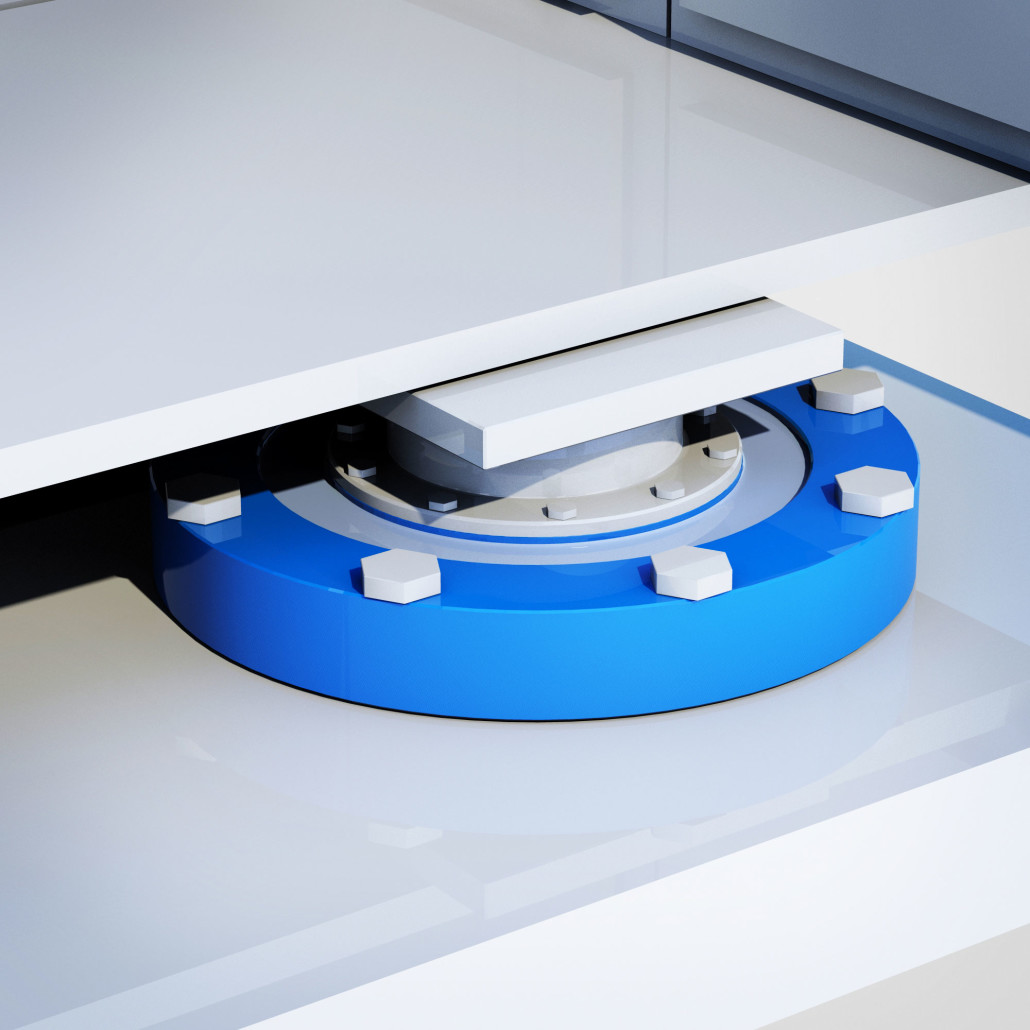

Messung am Kabinenboden

Die Messung am Kabinenboden ermöglicht eine maximale Messgenauigkeit. So sind Nulllastmessungen auf bis zu 5 kg genau, um leere Kabinen mit Sicherheit erkennen zu können. Aufgrund der hohen Auflösung der Sensoren (1:1000) können kleine Lasten (z.B. 240kg) genauso wie grosse Lasten (bis zu 10 t) genau gemessen werden.

Lastmessdose X-132
Universal Lastsensor

Lastmessung unter dem Kabinenboden mit sehr hoher Genauigkeit. Mit dem X-132 werden sowohl leere Kabinen als auch Überlastfälle mit hoher Sicherheit gemessen.
800 kg | 190 x 45 x 48 mm | Platzierung unter der Liftkabine

Flache Lastdose X-133
Lastmessung für den Aufzugsbau

Flache Lastmessdose für die Montage unter dem Kabinenboden, Kabinenrahmen oder unter dem Rahmen des Antriebes. Nutzbar für einen grossen Bereich von Kabinen- und Nutzgewichten. Massives Stahlgehäuse und dichte Bauform (IP67).
10-25 kN | Ø 153x15 mm | flache Lastmesszelle zur Montage unter dem Kabinenboden

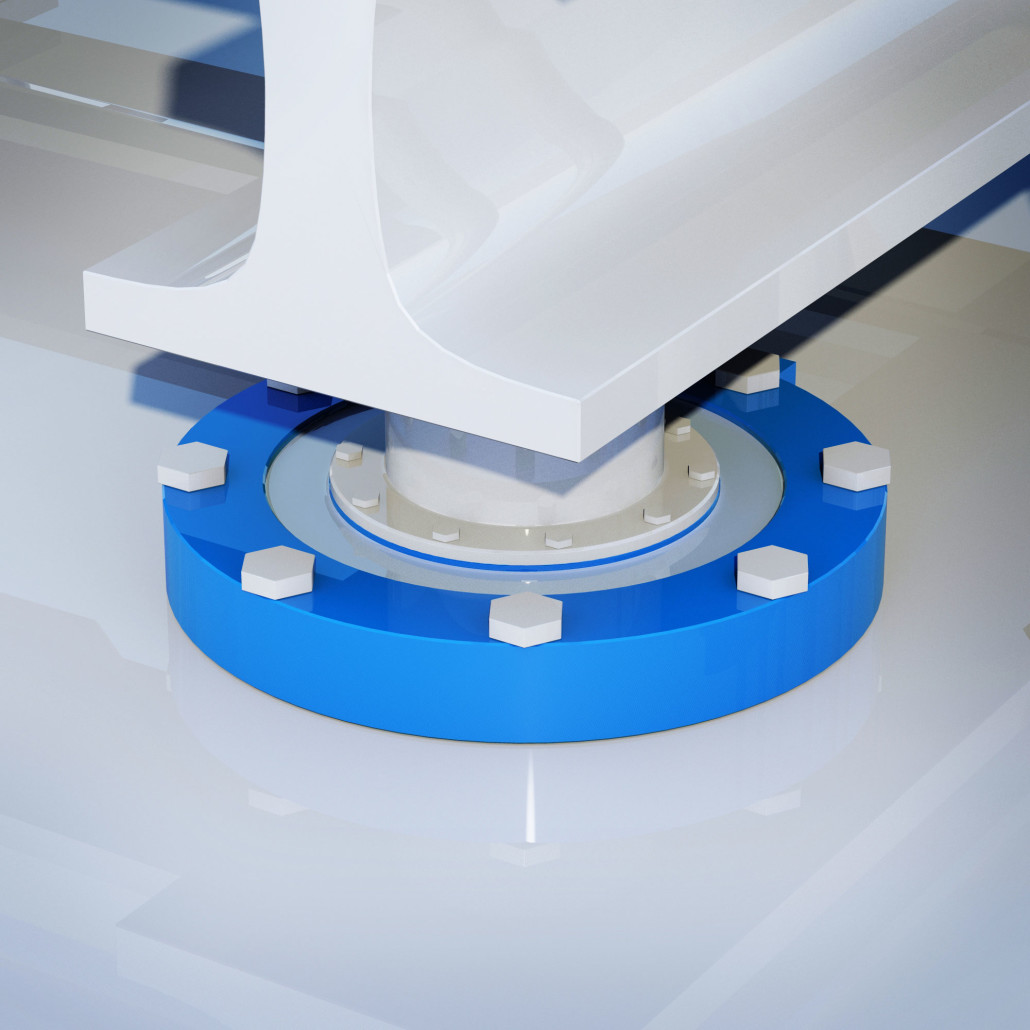

Messung am Motorrahmen

Die Messung unter dem Motorrahmen ist bei Neuinstallationen besonders effektiv, sie ist aber auch bei Modernisierungen eine interessante Alternative. Die Montage gelingt spielend leicht und es sind nur kurze Kabel vom Messpunkt zur Steuerung zu verlegen. Die Messung kann mit zwei Sensoren durchgeführt werden und ist damit besonders kostengünstig. Zugleich besteht die einfache Möglichkeit, die Genauigkeit der Ergebnisse durch weitere Sensoren vergleichsweise einfach zu erhöhen. Die Sensoren sind überlastsicher.

Lastmessdose X-130
Last- und Druckkraftsensor

Geeignet für Aufzugs-Lastmessung und als Universal-Druckkraftsensor im Kraftbereich 0,5-25 kN. Abmessung von 40 x 16 mm.
0,5-25 kN | 40 x 16 mm | Überlastgeschützt

Messung am Seil

Bei diesem Verfahren werden die Sensoren am Seil oder am Riemen befestigt, das funktioniert einfach und erfordert keine mechanischen Modifikationen. Die Sensoren sind überlastsicher und mit einer schonenden Seilauflage zur Vermeidung von Verschleiss ausgestattet. Die Mechanik ist so ausgelegt, dass sie für Seile mit Durchmessern von 8 bis 22 mm konfiguriert werden kann. Diese Lösung deckt einen umfangreichen Lastbereich von 30 bis 1500 kg pro Seil ab.

Seilklemme X-135
Lastmessung für Stahlseile und Belts

Seilklemme für Stahlseile und Belts zur Lastmessung. Einfache Montage dank Seilklemme. Eignet sich hervorragend für Modernisierungen und on-site Nachrüstungen.
Ø 8 - 22mm | Max. 160x50x60 mm | einfach Montage

Lastwiege- / Lastmesssysteme

Auswertegeräte von X-SENSORS wandeln die Messwerte von Sensoren in Strom, Spannung, Frequenz, LONbus und Relaisausgang um. Die Elektronik führt durch die Stockwerkerkennung eine Nullpunktkorrektur für besonders präzise Messergebnisse durch. Ausserdem verfügen die Auswertegeräte über eine programmierbare Schlaffseilerkennung.

Lastmessgerät X-232
Programmierbares Auswertegerät
für die Lastmessung

Konfigurierbares Lastmess-Interface mit programmierbaren Schaltausgängen. Vergleicht laufend die gemessene Last mit den einprogrammierten Grenzen und aktiviert gegebenenfalls den entsprechenden Schaltausgang.
3 Relais, Anzeige in kg | 160x120x75 | Universal

Auswertegerät X-231
Auswertegerät für die Lastmessung

Konfigurierbares CLMI (Configurable Load Measuring Interface) mit programmierbaren digitalen Schaltausgängen. Ständiger Vergleich zwischen der gemessenen Last und den einprogrammierten Grenzen.
3 Schaltausgänge, Anzeige in kg | 145x50x15 mm | Universal

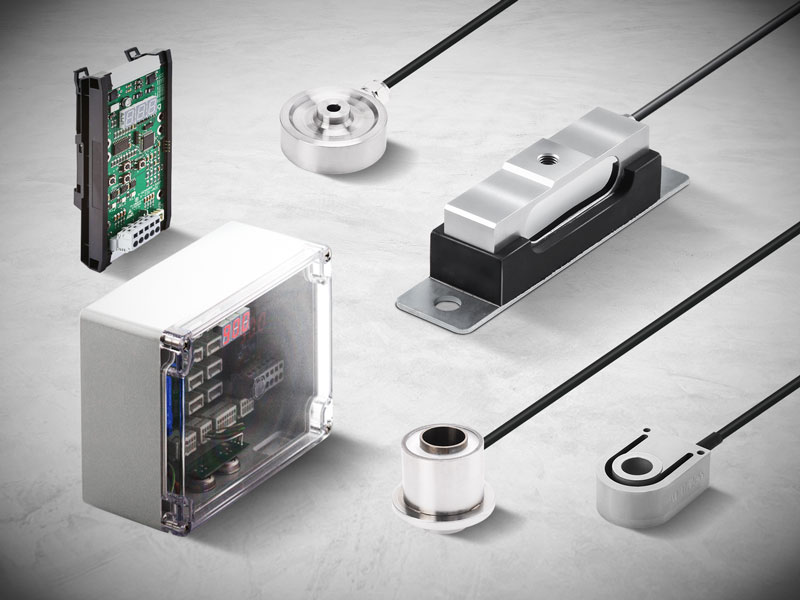

SENSOREN FÜR DIE LASTMESSUNG AN AUFZÜGEN

Bei Neuinstallationen sind häufig Genauigkeit und wirtschaftliche Faktoren entscheidend. Bei Modernisierungen liegt der Fokus auf der einfachen Montage, der schnellen Inbetriebnahme und einer breiten Produktpalette. Wir bieten Ihnen flexible und modulare Lösungen der Lastmessung für beide Anforderungen und eine grosse Erfahrung bei Modernisierungsprojekten.
