Kraftsensor XCR-171

besonders geeignet für Hochlast-Druckmessungen

Hochlast-Kraftaufnehmer - X-SENSORS - Hersteller und Anbieter von Sensoren

Für genaue Messungen von Referenzkräften

Der Kraftaufnehmer der Serie XCR-171 eignet sich für Referenz-Kraftmessungen in Anwendungen, wo hohe Genauigkeiten und geringe Querkraftempfindlichkeiten gefordert sind.

Die Referenzaufnehmer können auf Wunsch mit einem offiziell anerkanntem Kalibrierzertifikat geliefert werden. Die Kraftsensoren basieren auf bewährter DMS-Technik und liefern ein lineares Signal, proportional zur eingeleiteten Druckkraft.

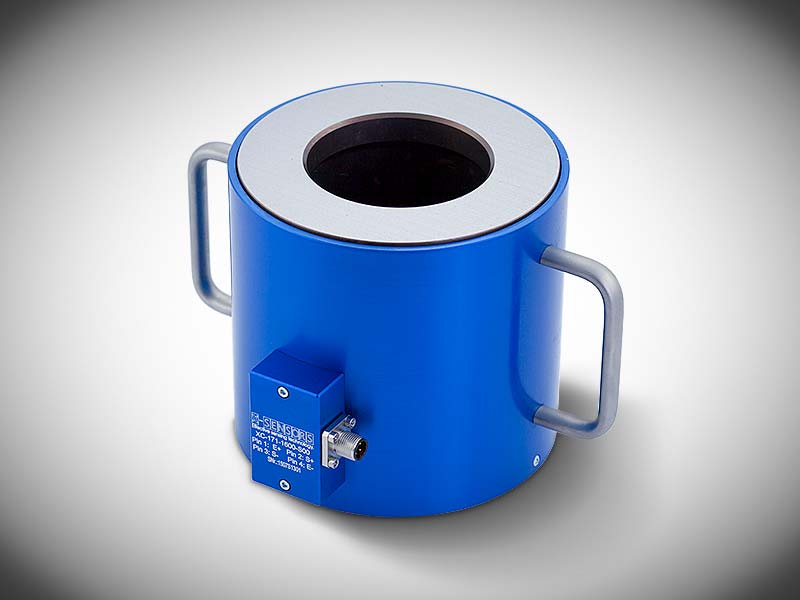

Aufgrund der robusten Bauweise des Druckkraftaufnehmers und der beiden Tragegriffe ist die Druckmessdose sehr gut an verschiedene Einsatzorte zu transportieren. Die Abmessungen des DMS Kraftsensors betragen je nach Ausführung im Durchmesser 158 mm.

Angeschlossen an einem Anzeigegerät eignet sich der Hochlast-Druckkraftaufnehmer ideal um Referenzmessungen vorzunehmen:

  • Überprüfung der maximalen Presskraft (Spitzenwertmessung)
  • Kalibrierung von Dehnungssensoren für indirekte Kraftmessungen
  • Referenzmessung der Presskraft
  • Kalibration der Schliesskraft
  • Verifizierung der Lastverteilung bei grossen Plattformen

Eigenschaften

Der Druckkraftsensor ist insbesondere für Referenzmessungen von grossen Presskräften bis zu 20.000 kN geeignet.

  • Massives Stahlgehäuse
  • Gekapselte Ausführung mit IP65 Schutz
  • Einfache Handhabbarkeit mit Tragegriffen
  • Spezifische Messbereiche erhältlich
  • Planparallel geschliffene Ringflächen

Installation und Einsatz

Elektrischer Anschluss

Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.

Mechanische Anbindung / Bauart

Die Vorteile der Druckkraftsensoren sind die einfache Handhabung. Es wird die Kraft gemessen, welche zentrisch von oben einwirkt.

Die verschiedenen Kraftsensoren sind vielseitig einsetzbar und werden in den Bereichen der Werkstoffprüfmaschinen, Härteprüfer, Messung von Druckkräften, Referenz-Kraftmessungen,  Einpresskraftkontrolle und als Wägezelle eingesetzt.

Die Montage der DMS Kraftsensoren ist unkompliziert, entweder über das Gewinde, den Innendurchmesser oder über die vorgefertigten Bohrungen, je nach Model.

Technische Daten

Messbereich

, , , , ,

Bauform / Krafteinleitung

Kraftrichtung

Merkmal

(K) Messbereich (in kN)

10.000, 1600, 20.000, 4000, 5000, 630, 1050, 1500

(K) Eingangsempfindlichkeit (in mV/V)

1.25, 1.5, 2.0

(K) Anwendung

dynamisch, statisch

(K) Ausgangssignal

1.25 mV/V, 1.5 mV/V, 2.0 mV/V

(K) Kabellänge

0.5, 1.0, 2.0, 3.0

(K) Bauform

Durchgangsbohrung, säulenförmig

(K) Elektrischer Anschluss

M12 – 4pol. Stecker

(K) Einbauort

Messung im Kraftfluss, Referenzmessung der Presskraft
