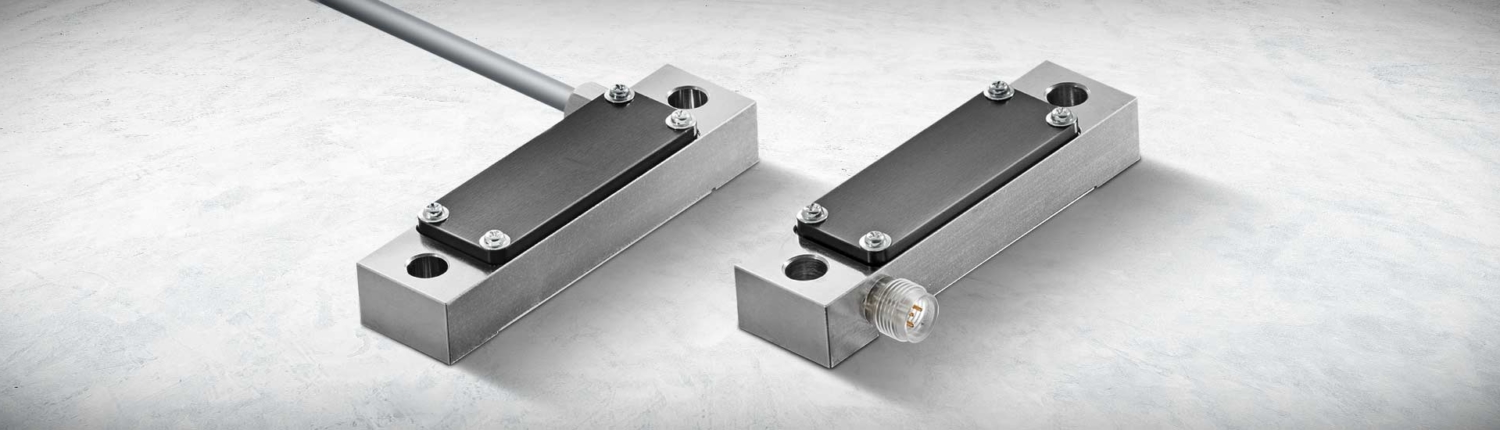

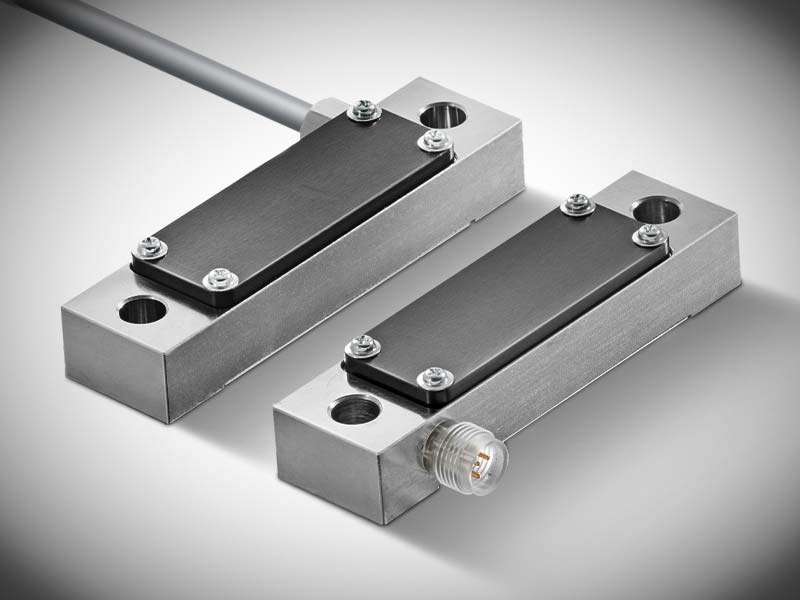

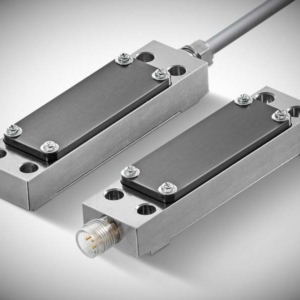

Oberflächen Dehnungssensor X-113-8
Der Dehnungssensor mit integriertem Messverstärker und Tariereingang eignet sich besonders für zyklische Anwendungen, bei denen genaue Deformationsmessungen erforderlich sind.
Der Oberflächen Dehnungssensor für wiederkehrende, schnelle Kraftzyklen
Zyklische Anwendungen beschreiben wiederkehrende, schnelle Kraftzyklen. Bei zyklischen Applikationen ist es wichtig dass in regelmässigen Abständen der Nullpunkt tariert wird um ein Driften des Messsignals auszuschliessen.
Die Dehnungssensoren können für folgende Anwendungen verwendet werden:
- Kraftmessung über Dehnungen im Rahmen von Maschinen ermöglichen effiziente Steuerung relevanter Prozessparameter (z.B. Pressen, Montageautomaten, Schweissmaschinen, Detektion von Werkzeugbruch und -verschleiss, Einspannvorrichtungen, Vorschubkraft)
- Grenzwertüberwachung um Überlasten zu vermeiden
- Überwachung und Dokumentation von Prozesskräften für erhöhte Prozesssicherheit
Die Dehnungsaufnehmer von X-Sensors messen selbst kleine Dehnungen an der Oberfläche von ebenen Strukturen zuverlässig. Trotz der einfachen Aufschraubmontage sind die Messwerte vergleichbar mit aufgeklebten Dehnmessstreifen, wobei deren Nachteile vermieden werden. Dank des integrierten, extrem rauscharmen und hochstabilen Signalverstärkers verfügen die Sensoren über einen enormen Dynamikbereich.
Eigenschaften
- Analoger Signalweg mit schneller Reaktionszeit
- Für zyklische Anwendungen mit externem Reset-, bzw. Tara-Steuerungseingang für automatischen Nullpunktabgleich, geeignet für periodische Nullpunktabgleichvorgänge
- Überwachung und Dokumentation von Prozesskräften für erhöhte Prozesssicherheit
- Geschützte Montage abseits der beweglichen Teile
- Integriertem Messverstärker, wahlweise mit ± 10 V oder 4-20 mA / 0-20 mA als robustes Ausgangssignal
Produkt zum Vergleich hinzufügen
Datenblatt – Dehnungsaufnehmer für zyklische Anwendungen – DigTara
X-113-8 3D-Step Datei
Downloads
Datenblatt – Dehnungsaufnehmer für zyklische Anwendungen – DigTara X-113-8 3D-Step DateiMessprinzip
Funktionsweise
Der Oberflächen Dehnungssensor X-113-8 überwacht die Dehnung zwischen seinen beiden Befestigungsschrauben und verstärkt diese mechanisch. Auf diese Weise wird die Dehnung in der Messfläche konzentriert und kann somit mit einer resistiven Dehnungsmessstreifenbrücke gemessen werden. Der integrierte Verstärker sorgt für eine Signalaufbereitung und liefert ein lineares, robustes Ausgangssignal. Das massive Stahlgehäuse und die robuste Ausführung (IP64) garantieren einen problemlosen Betrieb auch unter schwierigen Umgebungsbedingungen.
Nullpunkttarierung
Der Nullpunktabgleich bei diesen Dehnungssensoren erfolgt über einen digitalen Nullpunktabgleich. Der Nullpunktabgleich wird nicht dauerhaft gespeichert, sondern geht nach einem Stromausfall verloren. Sie liefert einen nichtflüchtigen, stabilen Nullpunkt unabhängig von Zykluszeiten. Daher ist er für alle dynamischen Anwendungen geeignet und kann in allen Anwendungen eingesetzt werden, die eine periodische Nullpunktrückstellung, ausgelöst durch einen digitalen Eingang, erfordern.
Der Nullpunktabgleich wird über einen externen Reset-, bzw. Tara-Steuerungseingang ausgelöst. Der Mechanismus ist mit einer “Active Low” und “Active High” Logik verfügbar.
Technische Daten
Details Anzeigen
| Messbereich | |
|---|---|
| Bauform / Montage | |
| Anwendung / Tarierung | Digitaler Eingang für Nullpunkttarierung, Zyklische Anwendungen |
| Ausgangssignal | |
| Elektrischer Anschluss | 1 m Kabel mit offenen Litzen, 3 m Kabel mit offenen Litzen, 6 m Kabel mit offenen Litzen, M12 |
| Merkmal | |
| (K) Messbereich (in µm/m) | 250 μm/m, 360 μm/m, 50 μm/m |
| (K) Ausgangssignal | ± 10 V, 0-10 V, 4-12-20 mA, 4-20 mA |
| (K) Anwendung | dynamisch |
| (K) Kabellänge | 1.0, 2.0, 3.0 |
| (K) Elektrischer Anschluss | M12 – 5pol. Stecker, offene Litzen |
| (K) Einbauort | Messung am Rahmen / Bügel, Schliesskraft und Formschutz |
