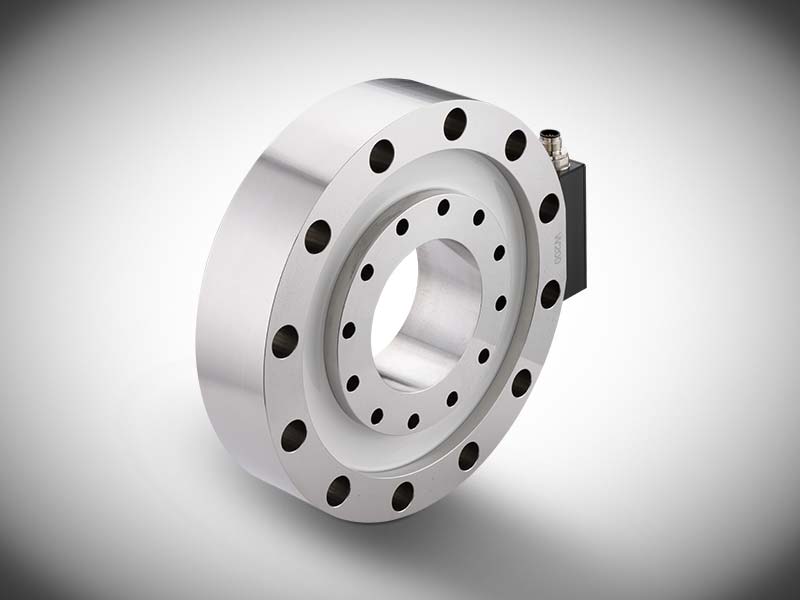

Ringkraftaufnehmer XC-170

Der Ringkraftaufnehmer XC-170 ist die ideale Wahl für eine Vielzahl von Maschinentypen, da er sich problemlos an individuelle Anforderungen anpassen lässt. Der Sensor ist äußerst linear und nullpunktstabil, mit einer beeindruckenden Überlastfestigkeit von 150 % des Endwerts. Dadurch wird eine zuverlässige und genaue Messung von Kräften gewährleistet, selbst in anspruchsvollen Anwendungsbereichen. Der Ringkraftaufnehmer XC-170 besitzt eine sehr hohe Linearität, Nullpunktstabilität und Temperaturstabilität.

Für genaue Messungen mit spezifischen Messbereichen

Die Kraftsensoren der Baureihe XC-170 messen den Spritzdruck in vollelektrischen Spritzgiessmaschinen hinter der Förderschnecke. Der Sensor ist sehr linear, nullpunktstabil und hat eine Überlastfestigkeit von 150 % des Endwertes. Die Sensoren sind sehr temperaturstabil und ermöglichen eine maximale Konstanz des Schussgewichtes. Das massive Stahlgehäuse und die dichte Bauform (IP 54) garantieren einen problemlosen Betrieb, auch unter erschwerten Umweltbedingungen.

Die Kraftsensoren verfügen wahlweise über einen passiven DMS-Vollbrücken-Ausgang oder über ein verstärktes ± 10 V oder 4…20 mA Ausgangssignal. Der Messbereich kann exakt auf die geforderte Spritzkraft angepasst werden. Die Abmessungen und das Lochbild können ebenfalls spezifisch auf Ihre Anwendung und auf den geforderten Kraftbereich abgestimmt werden.

Eigenschaften

  • Sehr hohe Linearität und Nullpunktstabilität
  • Hohe Temperaturstabilität
  • Flache, kompakte Bauform
  • Geeignet für hohe Drehmomente
  • Kundenspezifisch auf verschiedene Maschinentypen anpassbar
  • Spezifische Messbereiche und Abmessungen erhältlich

Wir entwickeln Ihren Ringkraftaufnehmer nach Ihren Anforderungen!

Um genaue Messergebnisse zu erzielen, ist es oft unvermeidlich, Kraftsensoren und Kraftaufnehmer an die spezifischen Anforderungen anzupassen, um eine optimale Leistung in Bezug auf die Umgebung und die Messaufgabe zu gewährleisten. Teilen Sie uns Ihre Anforderungen mit, damit wir den Ringkraftaufnehmer XC-170 speziell für Ihre Anwendung entwickeln können.

  • Typ/Bezeichnung
  • Nennkraft
  • Ausgangssignal
  • Elektrischer Anschluss (Kabellänge / Steckertyp)
  • Aussendurchmesser
  • Innendurchmesser
  • Höhe
  • Lochbild

Downloads

Datenblatt XC-170


Ringkraftaufnehmer XC-170: Installation und Einsatz

Elektrischer Anschluss

Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.

Mechanische Anbindung / Bauart

Der Ringkraftaufnehmer zeichnet sich durch eine sehr flache und kompakte Bauform aus. Diese erlaubt den Einsatz unter besonders niedrigen Platzverhältnissen. Für die Montage besitzt die Druckmessdose Bohrungen, mit denen sie einfach angebracht werden kann.

Anwendungsgebiete für die Ringkraftmesscheibe sind hochgenaue Überwachung von Pressvorgängen in Fertigungsprozessen, Press- und Fügekraftüberwachung. Insbesondere eignet sich der DMS Kraftsensor zur Kraftmessung an Spindeln z.B. bei Spindelantrieben und Pressespindeln.

Ringkraftaufnehmer XC-170: Technische Daten

Messbereich

Bauform / Krafteinleitung

Kraftrichtung

Merkmal

(K) Messbereich (in kN)

180, 200, 2000, 250, 3000, 450, 500, 630, 970
(K) Eingangsempfindlichkeit (in mV/V)

1.3
(K) Ausgangssignal

± 10 V, 0-10 V, 4-12-20 mA, 4-20 mA
(K) Anwendung

dynamisch
(K) Elektrischer Anschluss

M12 – 5pol. Stecker
(K) Bauform

Durchgangsbohrung, ringförmig
(K) Einbauort

Einspritzdruck hinter der Förderschnecke, Messung im Kraftfluss, Referenzmessung der Presskraft, Schliesskraft und Formschutz
