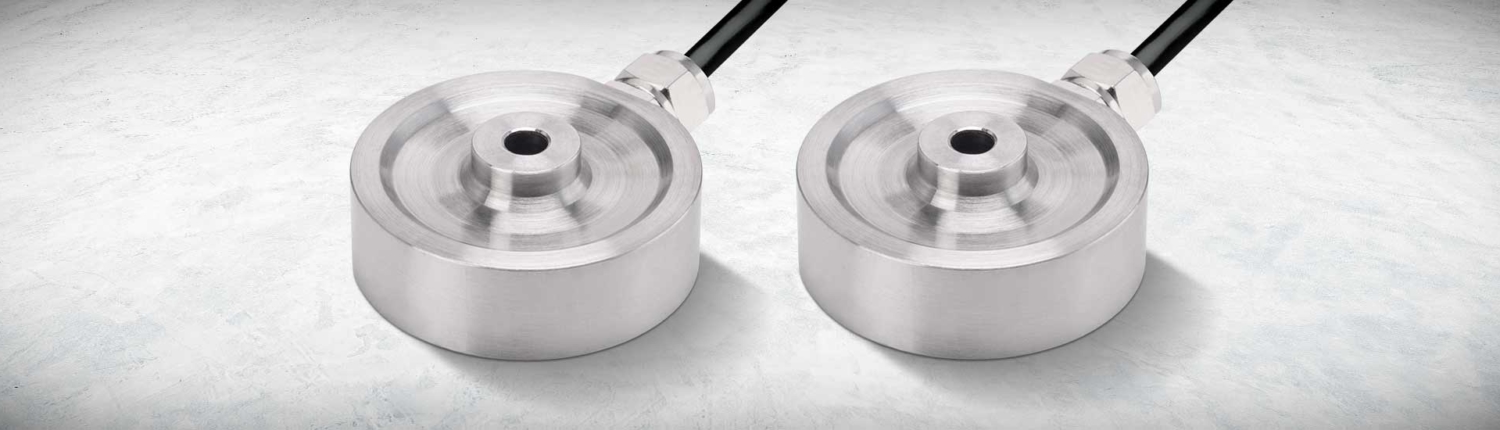

Lastmessdose X-130
Der Druckkraftaufnehmer für die Lastmessung in Aufzügen ist eine kostengünstige Lösung, die sich durch ihre vielseitige Einsatzmöglichkeit auszeichnet und eine präzise Messung der Nutzlast in der Kabine ermöglicht.

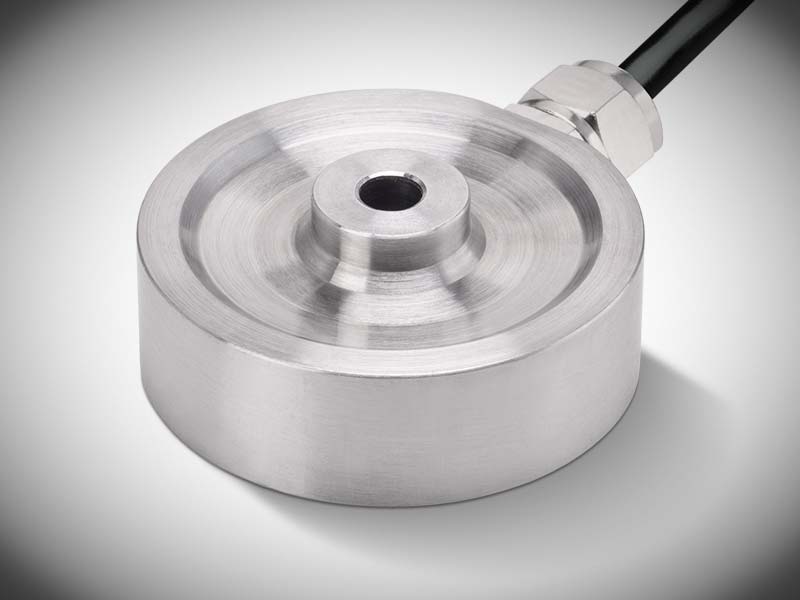

Lastmessdose X-130 – Für genaue Messungen von Druckkräften
Die Lastmessdose ist als kostengünstiger Druckkraftsensor konzipiert. Zudem eigent sich der Druckkraftaufnehmer für die Lastmessung in Aufzügen, entweder am Fixpunkt oder unter dem Boden.
Das Messsignal ist bei richtiger Montage proportional zur Nutzlast in der Kabine. Das massive Stahlgehäuse und die dichte Bauform (IP67) garantieren einen problemlosen Betrieb der Druckmessdose, auch unter erschwerten Umweltbedingungen.
Der grosse Messbereich von 0.5 – 25 kN und die standardisierte Bauform erlauben es, mit wenigen Druckkraftaufnehmern, einen grossen Bereich von Kabinen- und Nutzgewichten zu erfassen. Der Kraftaufnehmer ist kompakt mit einer Grösse von 40 x 16 mm.
Eigenschaften
- Kompakte Bauform im Massivem Stahlgehäuse
- Geringe Höhe von nur 16 mm
- Zentralbohrung
- Optional mit Druckscheibe und Druckstück erhältlich
- Messbereiche von 0.5 – 25 kN erhältlich
Downloads
Installation und Einsatz
Elektrischer Anschluss
Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.
Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.
Mechanische Anbindung / Bauart
Die Vorteile der Druckkraftsensoren sind die einfache Handhabung. Es wird die Kraft gemessen, welche von oben einwirkt.
Die verschiedenen Kraftsensoren sind vielseitig einsetzbar und werden in den Bereichen der Werkstoffprüfmaschinen, in Härteprüfern, der Messung von Druckkräften, der Einpresskraftkontrolle und als Wägezelle eingesetzt.
Die Montage der DMS Kraftsensoren ist unkompliziert, entweder über das Gewinde oder über die vorgefertigten Bohrungen, je nach Model.
Lastmessdose X-130 – Technische Daten
Details Anzeigen
| Messbereich | 0…0.5 kN, 0…1 kN, 0…12.5 kN, 0…15 kN, 0…25 kN, 0…4 kN, 0…8 kN |
|---|---|
| Bauform / Krafteinleitung | |
| Kraftrichtung | |
| Merkmal | |
| (K) Messbereich (in kN) | 0.5, 1, 12.5, 15, 25, 4, 8 |
| (K) Elektrischer Anschluss | M12 – 4pol. Stecker, offene Litzen, Wago-Stecker 733-105 |
| (K) Kabellänge | 0.5, 0.6, 2.0, 3.0, 4.0 |
| (K) Einbauort | Messung unter dem Kabinenboden, Messungen am Motorrahmen |
