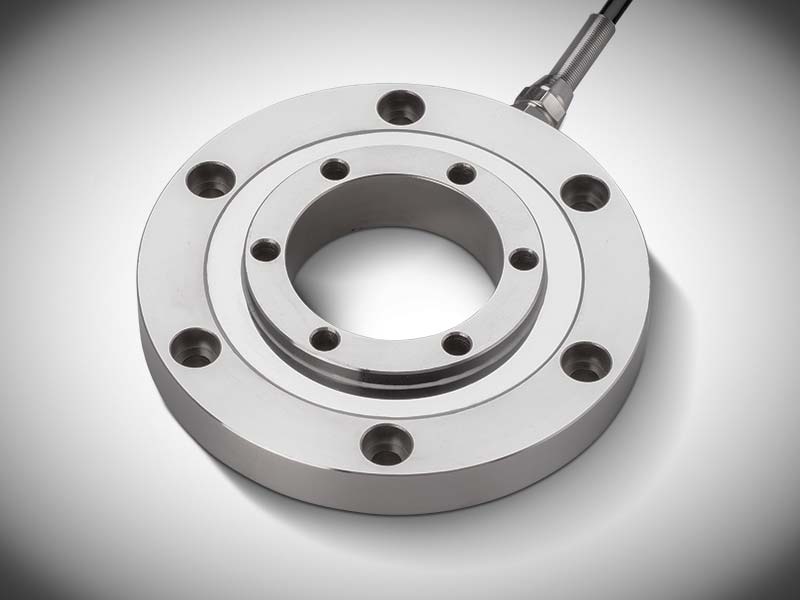

Der sehr flache ringförmige Kraftaufnehmer X-142 lässt sich ideal einsetzen auf niedrigen Raumverhältnissen.
Die kompakte und flache Bauform des Kraftmessrings garantiert einen problemlosen Einsatz, auch in speziellen Anwendungsbereichen. Die Lastmessdose hat eine grosse Durchgangsbohrung in der Mitte.
Der Ringkraftsensor ermöglicht durch seine hoch empfindliche Membrane eine präzise Kraftmessung im Kraftbereich von 5 kN bis 50 kN.
Die Krafteinleitung auf den ringförmigen Druckkraftsensor finden zentral von oben statt.
Eigenschaften
Elektrischer Anschluss
Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.
Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.
Mechanische Anbindung / Bauart
Die Ringkraftaufnehmer zeichnen sich durch eine sehr flache und kompakte Bauform aus. Diese erlaubt den Einsatz der Druckkraftaufnehmer unter besonders niedrigen Platzverhältnissen.
Für die Montage besitzt die Druckmessdose Bohrungen, mit denen sie einfach angebracht werden kann.
Anwendungsgebiete für die Ringkraftmesscheibe sind hochgenaue Überwachung von Pressvorgängen in Fertigungsprozessen, Press- und Fügekraftüberwachung. Insbesondere eignet sich der DMS Kraftsensor zur Kraftmessung an Spindeln z.B. bei Spindelantrieben und Pressespindeln.
Details
| Messbereich | |
|---|---|
| Bauform / Krafteinleitung | |
| Kraftrichtung | |
| Merkmal | |
| (K) Messbereich (in kN) | 10, 20, 30, 5, 50 |
| (K) Ausgangssignal | 2.0 mV/V |
| (K) Bauform | Durchgangsbohrung, ringförmig |
| (K) Elektrischer Anschluss | M12 – 5pol. Stecker, offene Litzen |
| (K) Kabellänge | 10.0, 3.0 |
