Kraftsensoren / Kraftaufnehmer

X-Sensors stellt Kraftsensoren, Kraftaufnehmer und Kraftmessdosen für die Prozesskraftmessung und Wiegetechnik in Maschinen und Anlagen her. Unterschiedliche Bauformen (S-Type, Kraftmessring, Wägezellen) ermöglichen den Einsatz in vielfältigen Anwendungen.

Die Kraftsensoren basieren auf bewährter DMS-Technik mit Dehnmesstreifen. Passend zu den Sensoren bieten wir DMS-Messverstärker an, welche das DMS-Signal in ein genormtes Industriesignal (4-20 mA oder 0-10 V) wandeln.

Haben Sie Fragen zum richtigen Modell und zur korrekten Auslegung unserer Sensoren? Gerne beraten wir Sie bei der Auswahl des richtigen Kraftsensor und bei der Integration in Ihre Anwendung.

Wir freuen uns auf Ihre Kontaktaufnahme!

Nehmen Sie mit uns per E-Mail (support@x-sensors.com) oder per Telefon über +41 52 543 19 60 Kontakt auf. Gerne beraten wir Sie!

Suche nach

Messbereich
Kraftrichtung:
Bauform:
Merkmal:
ProduktMessbereichKraftrichtungBauformMerkmal
X-138-P 0…10 kN, 0…100 kN, 0...20 kN, 0…200 kN, 0...250 kN, 0…3 kN, 0…30 kN, 0…300 kN, 0…5 kN, 0...50 kN, 0…500 kN, 0...70 kNDruckkraftButtonMit Befestigungsplatte
X-141 0...0.2 kN, 0...0.3 kN, 0...0.5 kN, 0…1 kN, 0…10 kN, 0…2 kN, 0…3 kN, 0…5 kNDruckkraftDurchgangsbohrungHängende Lasten
Lastmessdose X-130 0...0.5 kN, 0…1 kN, 0...12.5 kN, 0...15 kN, 0...25 kN, 0...4 kN, 0...8 kNDruckkraftButtonLow-Cost
Kraftsensor XCR-171 0...10.000 kN, 0...1600 kN, 0...20.000 kN, 0...4000 kN, 0...5000 kN, 0...630 kNDruckkraftKraftmessdoseReferenz-Kraftaufnehmer
Kraftmessring XCM-171 0…10 kN, 0...20 kN, 0...25 kN, 0...40 kN, 0...60 kN, 0...80 kNDruckkraftDurchgangsbohrungKompakte Ausführung im robusten Design
Ringkraftaufnehmer XC-170 2.5 - 1000 kN (individuell konfigurierbar)Zug- und DruckkraftFlanschmontageFür OEM-Anwendungen
S-Type Wägezelle XTC 0…10 kg, 0…100 kg, 0...1000 kg, 0...1500 kg, 0…20 kg, 0…200 kg, 0...2000 kg, 0…250 kg, 0…30 kg, 0…300 kg, 0...3000 kg, 0…50 kg, 0...5000 kg, 0...75 kg, 0...750 kgZug- und DruckkraftS-TypeHohe Genauigkeit
Flacher Zug-/ Druckkraftsensor X-134-L 0…10 kN, 0…100 kN, 0…1000 kN, 0...20 kN, 0…200 kN, 0...250 kN, 0…30 kN, 0…300 kN, 0…5 kN, 0...50 kN, 0…500 kN, 0...70 kNZug- und DruckkraftKraftmessdoseHohe Genauigkeit
Flacher Zug-/ Druckkraftsensor X-134-S 0…10 kN, 0…2 kN, 0...20 kN, 0…3 kN, 0…30 kN, 0…5 kNZug- und DruckkraftKraftmessdoseHohe Genauigkeit
Zug-/ Druckkraftsensor X-136 0...0.5 kN, 0…1 kN, 0…10 kN, 0…2 kN, 0...20 kN, 0…3 kN, 0…5 kNZug- und DruckkraftInlineMit Innen- oder Aussengewinde als Krafteinleitung
Zug- / Druckkraftsensor X-137 0…1 kN, 0…100 N, 0…250 N, 0…50 N, 0…500 N, 0…600 N, 0…750 NZug- und DruckkraftInlineMit Aussengewinde als Krafteinleitung

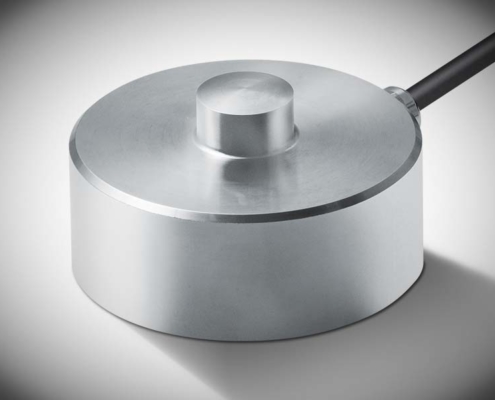

X-138-L 0…10 kN, 0…100 kN, 0…1000 kN, 0…150 kN, 0…2.5 kN, 0...20 kN, 0…200 kN, 0…30 kN, 0…300 kN, 0…5 kN, 0...50 kN, 0…500 kN, 0…750 kNDruckkraftButton4x Bohrungen auf der Unterseite für Montage
X-138-S 0...0.5 kN, 0…1 kN, 0…10 kN, 0…2 kN, 0...20 kN, 0…3 kN, 0…30 kN, 0…5 kN, 0...50 kNDruckkraftButtonMiniatur
XCM-137 0…10 kg, 0…100 kg, 0…150 kg, 0…20 kg, 0…200 kg, 0…250 kg, 0…30 kg, 0…300 kg, 0…5 kg, 0…500 kgDruckkraftButtonMiniatur
Ringförmiger Kraftsensor X-142 0…10 kN, 0...20 kN, 0…30 kN, 0…5 kN, 0...50 kNDruckkraftFlanschmontageFlache Bauform
Druckkraftsensor XCH-171 Nutzlast 150...400 kg, Nutzlast 200...600 kg, Nutzlast 280...850 kgDruckkraftDurchgangsbohrungFür OEM-Anwendungen
Flacher Ringkraftsensor XCM-135 0…10 kg, 0…20 kg, 0…30 kg, 0…5 kg, 0…50 kgDruckkraftAuflagering mit InnendurchmesserFlache Bauform
Säulenförmiger Druckkraftsensor XCP-171 0...1 kg, 0…10 kg, 0…100 kg, 0...2 kg, 0…20 kg, 0…5 kgDruckkraftStauchkörperHohe Genauigkeit, Miniatur
Säulenförmiger Druckkraftsensor XCP-172 0...1 kg, 0…10 kg, 0...15 kg, 0...2 kg, 0…20 kg, 0...3 kgDruckkraftStauchkörperHohe Genauigkeit, Miniatur
Säulenförmiger Druckkraftsensor XCP-173 0…10 kg, 0…100 kg, 0...1000 kg, 0…20 kg, 0…200 kg, 0…30 kg, 0…300 kg, 0…5 kg, 0…50 kg, 0…500 kgDruckkraftStauchkörperHohe Genauigkeit, Miniatur
S-Type Wägezelle XTS 0...1 kg, 0…10 kg, 0…100 kg, 0...15 kg, 0...2 kg, 0…20 kg, 0...3 kg, 0…30 kg, 0…5 kg, 0…50 kgZug- und DruckkraftS-TypeHohe Genauigkeit



Druckkraftsensor mit Durchgangsbohrung für Lastmessungen an Gewindestangen und Bolzen



Säulenförmige Druckkraftaufnehmer



Inline-Kraftsensor


Inline-Kraftsensor
Die Inline-Kraftsensoren eigenen sich als Druckkraft- und als Zugkraftsensoren. Die Krafteinleitung findet dabei über die Aussengewinde statt, welche je nach Kraftbereich in verschiedenen Ausführungen kommen. Die Zug- und Druckkraftaufnehmer können so direkt in den Kraftfluss integriert werden und eigenen sich für statische und dynamische Anwendungen. mehr

Button-Kraftsensor (Kraftmessdose)


Button-Kraftsensoren (Kraftmessdosen)
Die Button-Kraftsensoren eigenen sich dank ihrer sehr kompakten Bauform perfekt für den Einsatz auf sehr kleinen Platzverhältnissen. Die Bauform der Kraftmessdosen ermöglicht eine unkomplizierte Montage und schnelle Integration. Die Messung der Druckkraft findet dabei zentral von oben auf den Krafteinleitknopf statt. mehr

XCM-137
Miniatur Button Kraftsensor

Miniatur Kraftsensor für Messung von Druckkräften im Bereich von 5 - 500kg. Kompakte Grösse Ø 19 x 9 mm zu...
0...5 kg bis 0...500 kg | Ø 19 x 9 mm | Mit balligem Krafteinleitknopf für die Krafteinleitung

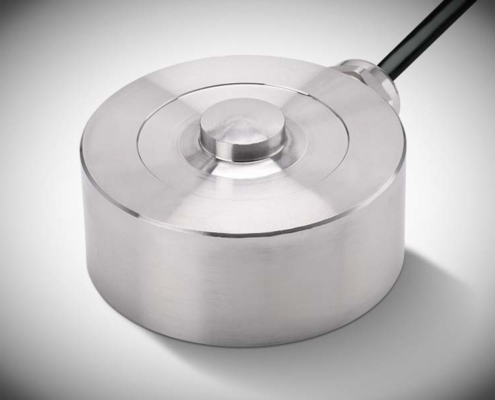

X-138-S
Button-Kraftsensor (0.5 - 50 kN)

Button-Kraftsensor für Messung von Druckkräften im Bereich von 0,5 - 50 kN. Grösse Ø 50 x 25 mm. Edelstahl...
0.5 - 50 kN | Ø 50 x 25 mm | Mit balligem Krafteinleitknopf

X-138-P
Button-Kraftsensor (3 - 500 kN)

Kraftmessdose für Messung von Druckkräften mit Befestigungsplatte. Kraftbereich 3 - 500 kN. Grösse von Ø 7...
3 - 500 kN | > Ø 74 mm | Mit Befestigungsplatte

Ringförmige Zug- und Druckkraftsensoren / Kraftmessdosen


Ringförmige Zug- und Druckkraftsensoren / Kraftmessdosen
Die sehr flache Bauform der ringförmigen Kraftaufnehmer ermöglichen den Einsatz in niedrigen Platzverhältnissen. Die Durchgangsbohrungen und das Innengewinde des Ringkraftaufnehmers sorgen hierbei für eine einfache Montage. Außerdem garantiert die gekapselte Ausführung der Kraftmessdose einen problemlosen Betrieb unter erschwerten Umweltbedingungen. mehr

Ringkraftaufnehmer XC-170
Flache Bauweise

Flacher, kompakter Druckkraftaufnehmer für die Messung des Einspritzdruckes von Spritzgießmaschinen. Kundens...
< 3.000 kN | Ø < 510 mm | Mit integriertem Verstärker

Druckkraftsensor / Lastmessdose


Druckkraftsensoren / Lastmessdosen
Die Lastmessdosen dieser Kategorie eignen sich für den universellen Einsatz in der industriellen Kraftüberwachung. Hierzu besitzt der Kraftaufnehmer eine Durchgangsbohrung, über welche sowohl hängende Lasten als auch Druckkräfte über einen Krafteinleitungsknopf gemessen werden können. Die Montage der Druckkraftsensoren ist findet unkompliziert, entweder über das Gewinde oder über die vorgefertigten Bohrungen, statt. mehr

X-141
Lastmessdose (0.2 bis 20 kN)

Lastmessdose für Messung von Druckkräften im Kraftbereich 0.2 - 20 kN. Mit 4 Bohrungen. Durchmesser 78 mm....
0.2 bis 20 kN | Ø 78 mm | Mit Durchgangsbohrung

Referenz- und Präzisionskraftaufnehmer


Referenz- und Präzisionskraftaufnehmer
Hochlast-Kraftaufnehmer für Referenz-Kraftmessungen in Anwendungen, wo hohe Genauigkeiten und geringe Querkraftempfindlichkeiten gefordert sind. Aufgrund der Tragegriffe und der robusten Bauweise des Druckkraftaufnehmers und  ist die Druckmessdose sehr gut an verschiedene Einsatzorte zu transportieren. Die Referenz- und Präzisionskraftaufnehmer werden eingesetzt zur Kalibrierung von Dehnungssensoren und bieten die Möglichkeit die Daten per Anzeigegerät zu visualisieren. mehr

S-Type Kraftsensor


S-Type Kraftsensor
S-förmige Zug– und Druckkraftaufnehmer eigenen sich ideal für hochstabile Kraftmessungen von statischen Lasten mit hohem Ausgangssignal. Dank der zwei Innengewinde können sowohl Druck- als auch Zugkraftmessungen durchgeführt werden.  mehr
