Flacher Zug-/ Druckkraftsensor X-134-S

Bereich: 2-20 kN
Größe: Ø 68 x 25 mm
Anmerkungen: Innengewinde M16x1.5

Flacher Zug-/ Druckkraftsensor X-134-S

Flacher Zug-/ Druckkraftsensor. Höchste Präzision. Kraftbereich 2-20 kN. M16 x 1.5 Innengewinde. Einfache Montage mit 8 Schrauben.

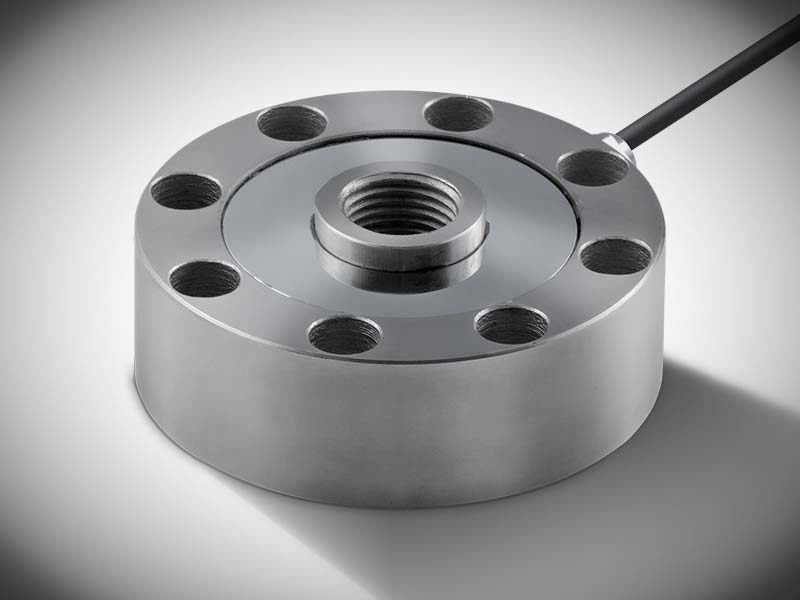

Der hochpräzise Zug- und Druckkraftsensor X-134-S eignet sich mit seiner flachen Bauform sehr gut für den Einsatz auf niedrigen Platzverhältnissen. Die Kraftmessdose besitzt einen Durchmesser von 68 mm.

Durch die Mittelachse des Kraftsensor führt ein M16 x 1.5 Innengewinde an welchem ein Lasteinleitungsknopf oder ein Adapterteil angebracht werden kann, über welches die Krafteinleitung stattfindet. Die Lastmessdosen können auf Wunsch mit einem Werkskalibrierzertifikat geliefert werden.

Der Kraftaufnehmer misst linear im Kraftbereich von 2 – 20 kN basierend auf der bewährten DMS-Technik. Die Lastmessdose eignet sich zur Messung von statischen und dynamischen Druck- und Zugkräften.

Das massive Stahlgehäuse und die dichte Bauform nach IP66 garantieren einen problemlosen Betrieb, auch unter erschwerten Umweltbedingungen.

Eigenschaften

  • Höchste Präzision
  • Massives Stahlgehäuse
  • Mit Innengewinde M16x1.5 als Krafteinleitung
  • Gekapselte Ausführung IP66
  • Einfache Montage mit Metallschrauben
  • Messbereiche von 2 kN bis 20 kN erhältlich

Elektrischer Anschluss

Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse oder für die DIN-Schienen Montage erhältlich. Ganz neu ist der kompakte Inline-Verstärker X-201-IN09 von X-Sensors, welcher universell für statische und zyklische Messungen verwendbar ist und ein hervorragendes Preis-Leistungs-Verhältnis bietet.

Mechanische Anbindung / Bauart

Durch die flache Bauform ist der Zug- / Druckkraftsensors besonders vielseitig einsetzbar.

Die Montage der flachen Druckmessdose findet unkompliziert mittels der 8 Durchgangsbohrungen auf einer geschliffenen und gehärteten Fläche statt. Bereits vorhandene Strukturen können auf diese Weise leicht mit dem DMS-Kraftsensor nachgerüstet werden.

Anwendungsgebiete sind Referenzmessungen, Maschinenbau, Krafterfassung und Kontrolle in Montage- und Fügeeinrichtungen, Messen von Einpress- und Einschubkräften und Funktionskontrolle von Baugruppen.
