Säulenförmiger Druckkraftsensor XCP-172
besonders geeignet für dynamische Anwendungen mit steilen Kraftkurven
Für die genaue Messung von schnellen Kräften

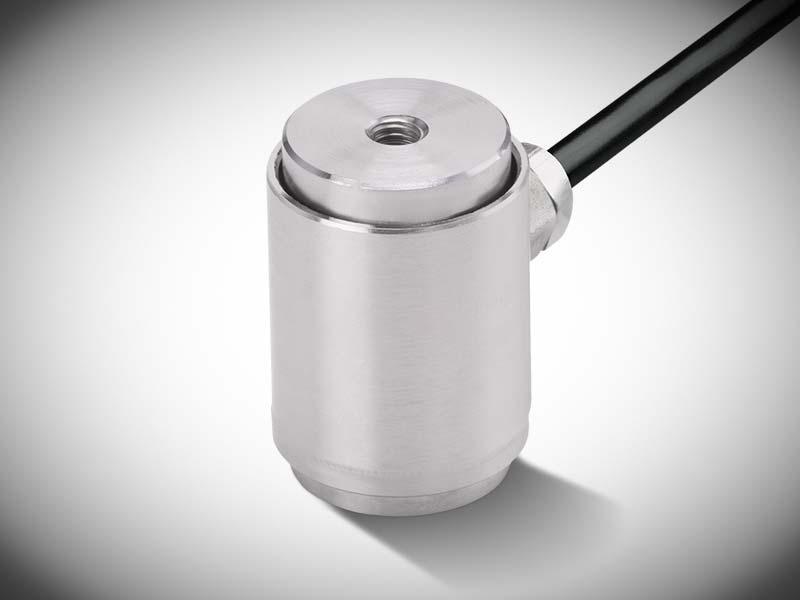

Der säulenförmige Druckkraftsensor XCP-172 kommt mit einem M3 Innengewinde oben und drei M2 Innengewinden unten. Diese dienen zur Befestigung, bzw. Zentrierung am Einbauort. Der Kraftaufnehmer eignet sich mit seinem stabilen Stauchkörper als Druckkraftsensor bei dynamischen Anwendungen, vor allem zum Messen von schnell auftretenden Kräften
Der XCP-172 misst präzise und schnell im Kraftbereich von 1 kg bis 20 kg. Dabei bietet der Sensor zudem hervorragende Langzeitstabilität. Der Durchmesser des Kraftaufnehmers beträgt 15 mm.
Besonders geeignet ist der Druckkraftsensor um die auftretenden Kräfte von handbetriebenen und automatischen Pressen präzise zu messen. Die steil ansteigenden Kraftkurven bei presstypischen Anwendungen werden durch den kompakten Stauchkörper des Sensors mit einer hohen Genauigkeit aufgenommen.
Für das Messprinzip der säulenförmigen Kraftsensoren werden Stauchmesskörper verwendet, auf welchem die Dehnmessstreifen appliziert sind. Der DMS-Kraftsensor wird direkt in den Kraftfluss integriert.
Die Krafteinleitung findet zentrisch und axial über die beiden Innengewinde statt.
Eigenschaften
- Auflagefläche zur Krafteinleitung
- Krafteinleitung für OEM-Anwendungen kundenspezifisch anpassbar
- Säulenförmige Bauart für eine hohe Stabilität mit geringem Messweg
- Gekapselte Ausführung IP40
- Für Druckkräfte von 1 kg bis 20 kg erhältlich
Downloads
Installation und Einsatz
Elektrischer Anschluss
Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.
Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.
Mechanische Anbindung / Bauart
Die Vorteile der Druckkraftsensoren sind die einfache Handhabung. Es wird die Kraft gemessen, welche zentrisch von oben einwirkt.
Die verschiedenen Kraftsensoren sind vielseitig einsetzbar und werden in den Bereichen der Werkstoffprüfmaschinen, Härteprüfer, Messung von Druckkräften, Einpresskraftkontrolle und als Wägezelle eingesetzt.
Die Montage der DMS Kraftsensoren ist unkompliziert, entweder über das Gewinde oder über die vorgefertigten Bohrungen, je nach Model.
Technische Daten
Details Anzeigen
| Messbereich | |
|---|---|
| Kraftrichtung | |
| Bauform / Krafteinleitung | |
| Merkmal | |
| (K) Eingangsempfindlichkeit (in mV/V) | 2.0 |
| (K) Ausgangssignal | 2.0 mV/V |
| (K) Kabellänge | 10.0, 2.0, 3.0 |
| (K) Messbereich (in kg) | 1, 10, 15, 2, 20, 3 |
| (K) Elektrischer Anschluss | M12 – 5pol. Stecker, offene Litzen |
| (K) Bauform | säulenförmig |
| (K) Einbauort | Messung im Kraftfluss |
