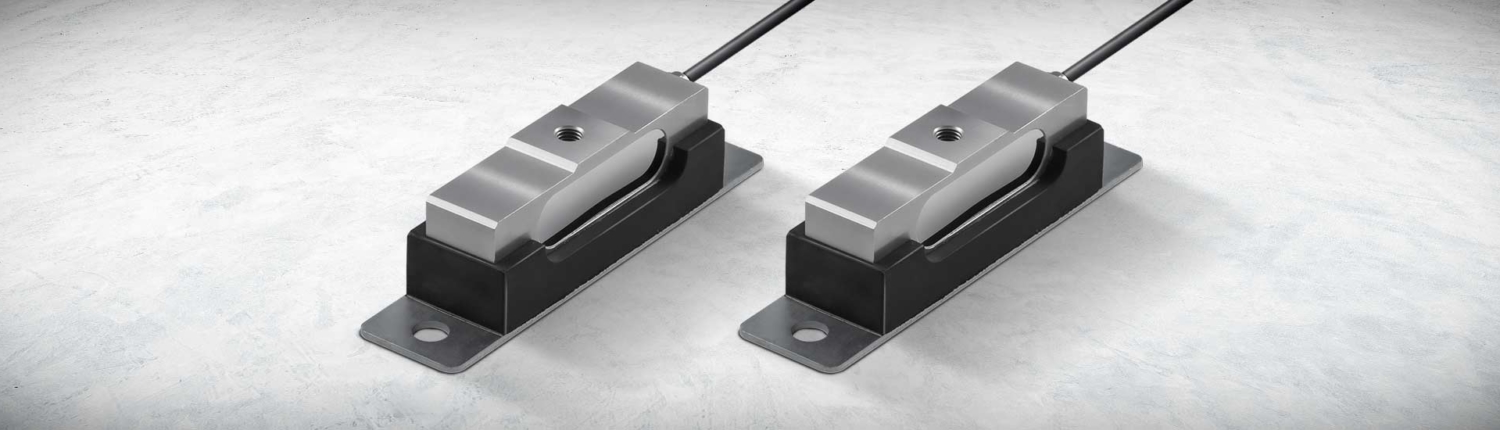

Lastmess-Sensor X-132
besonders geeignet für für die Aufzugstechnik
Für genaue Lastmessungen unter der Kabine

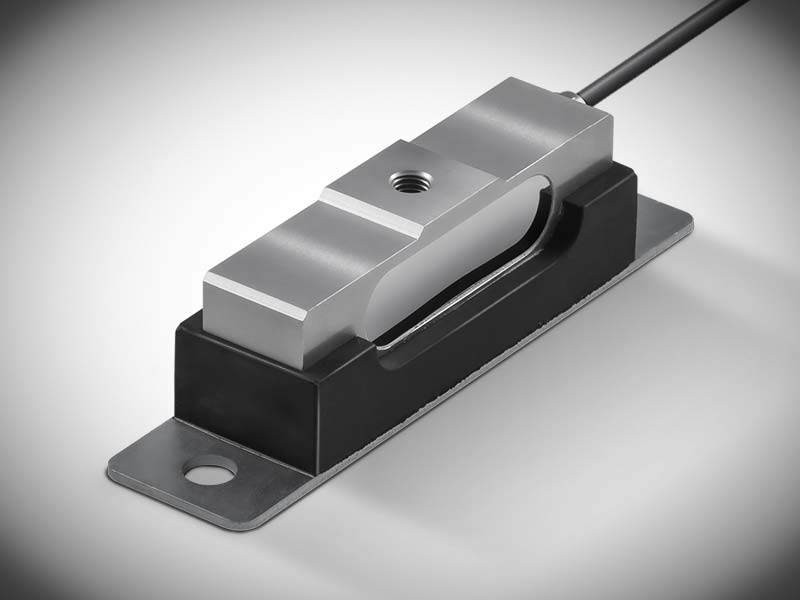

Der Lastmess-Sensor X-132 ist als OEM-Lastensensor konzipiert. Dieser eignet sich zur Lastmessung in Aufzügen unter der Liftkabine.
Die Anbringung des Lastmesssystems findet unterhalb des Kabinenbodens statt und bietet Lastmessung mit höchster Präzession. Die Messung am Kabinenboden ermöglicht eine sehr hohe Genauigkeit. Somit können sowohl leere Kabinen als auch Überlastfälle mit höchster Sicherheit gemessen werden. Der Sensor ist auf einem Dämpferblock mit verschiedenen Härtegraden montierbar, um eine mögliche Übertragung von Vibrationen auf die Kabine zu vermeiden. Auf Grund der hohen Genauigkeit und der einfachen Montage eignet sich die Lastmessdose X-132 ideal für den Einbau in Neuanlagen.
Eigenschaften:
- Höchst präzise Lastmessung
- einfache Montage unter dem Kabinenboden
- Ideal für Neuanlagen
- Permanente Anbringung
Downloads
Installation und Einsatz
Die Sensoren können direkt am Lastmessinterface X-232 von X-Sensors angeschlossen werden. Anschliessend stehen neben weiteren Funktionen drei Schaltpunkte für Leerkabine, Volllast und Überlast bereit. Sobald der Sensor an dem Steuergerät angeschlossen ist, findet eine automatische Kalibrierung mit höchster Genauigkeit statt und eine Justierung mit Test-Gewichten ist nicht mehr notwendig. Dies bedeutet regelmäßige Instandhaltung ist nicht erforderlich und ermöglich eine permanente Anbringung.
Elektrischer Anschluss
Die Sensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.
Zusätzlich stehen Lastmessgeräte zur Verfügung, welche den Sensor mit der Steuerung verbindet.
Technische Daten
Details
| Messbereich | |
|---|---|
| Anwendung | |
| Einbauort | |
| (K) Messbereich (in kg) | 800 |
| (K) Kabellänge | 2.5, 5.0 |
| (K) Ausgangssignal | 2.0 mV/V |
| (K) Eingangsempfindlichkeit (in mV/V) | 2.0 |
| (K) Elektrischer Anschluss | M12 – 5pol. Stecker, offene Litzen |
| (K) Einbauort | Messung unter dem Kabinenboden |
