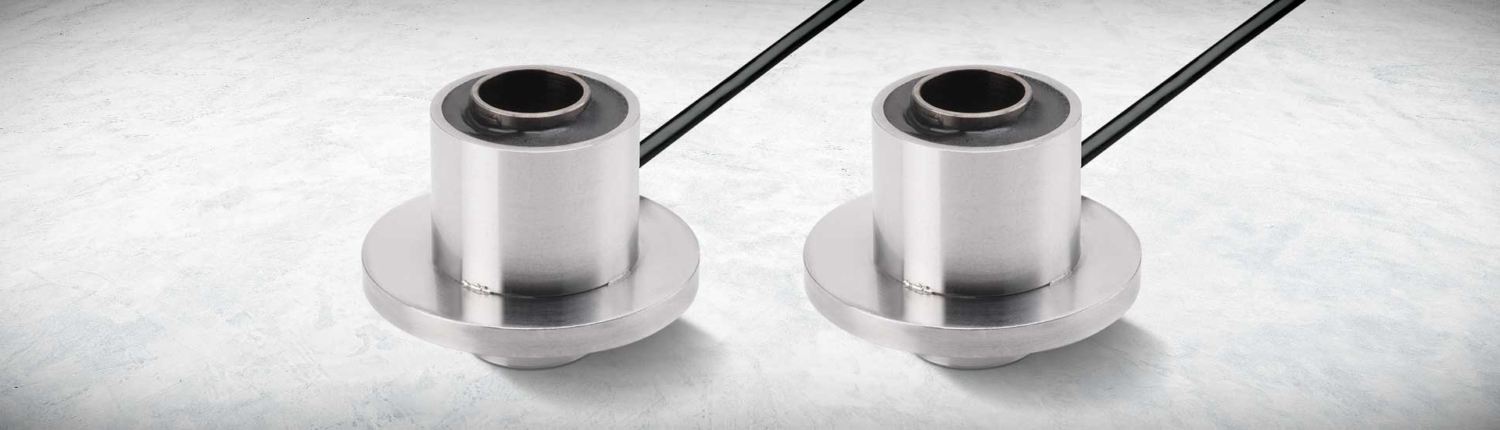

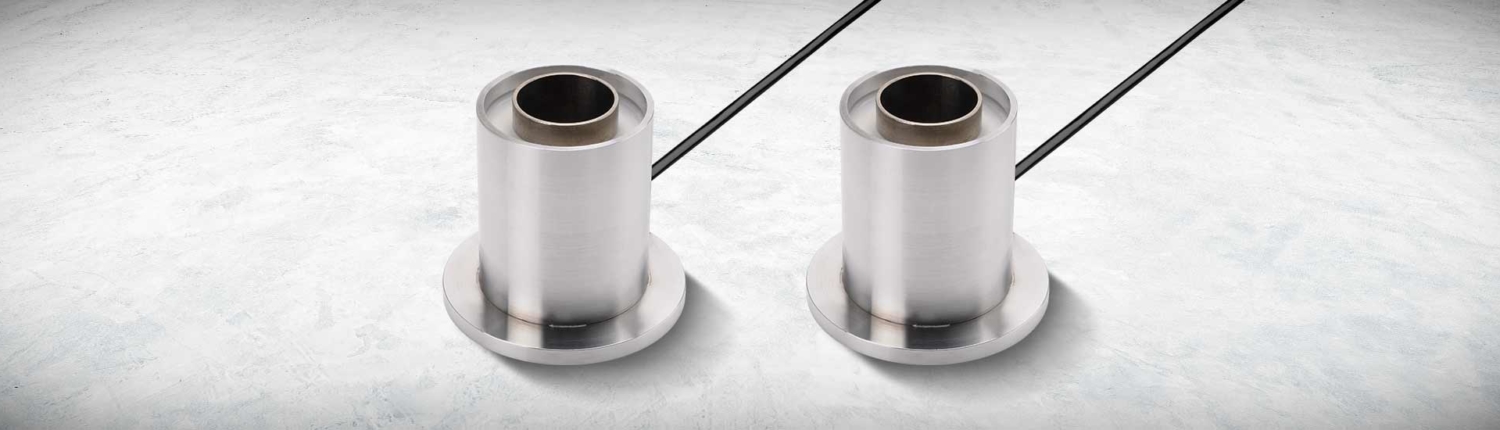

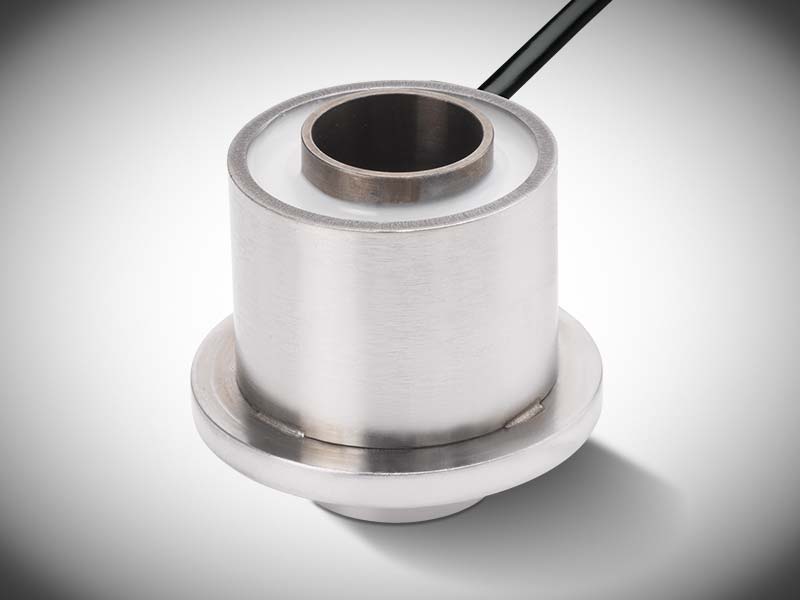

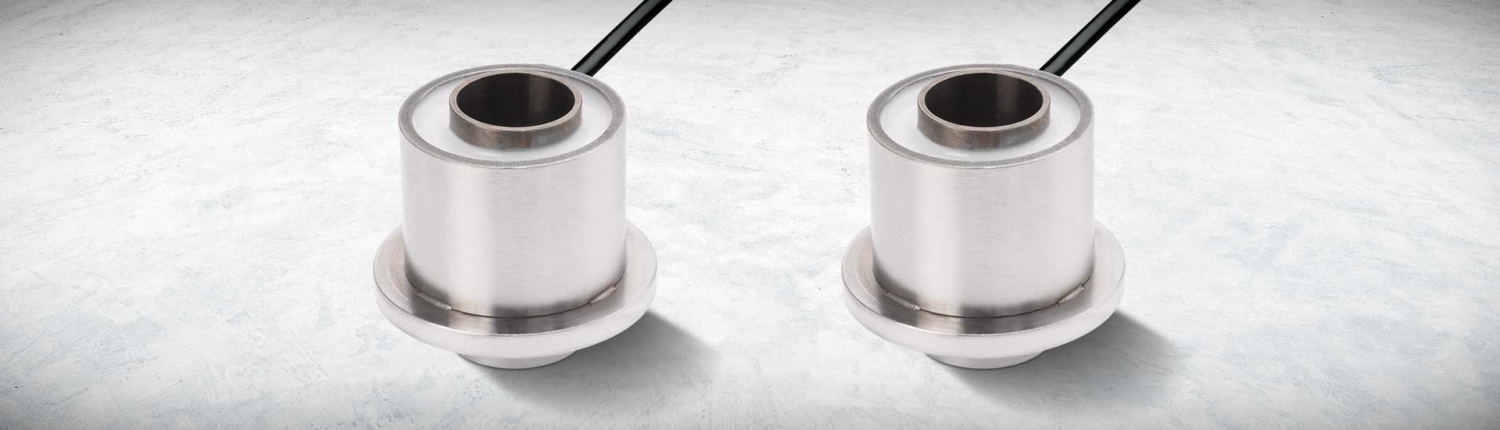

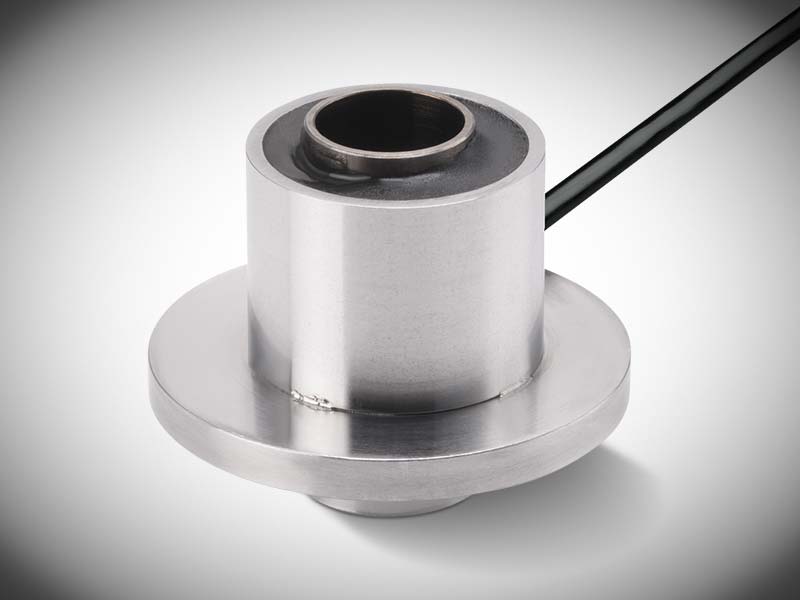

Einzellastsensor XCL-171

Unser Einzellastsensor XCL-171 zur Messung und Überwachung von Lasten und Seilspannungen ist in verschiedenen Bauformen mit Innendurchmessern für M10, M12, M16 und M20 erhältlich. Die Lastsensoren eignen sich besonders gut für die Einzellastmessung und die industrielle Kraftüberwachung.

Für die genaue Messung von einzelnen Kräften

Die Sensoren der Serie XCL-171 werden an die Aufhängung eines Seiles oder Riemens montiert und direkt mit einem Lastmessgerät mit Einzelsensorauswertung verbunden. Für die Auswertung der einzelnen Sensoren eignen sich unterschiedliche Lastmessgeräte.

Die Sensoren sind einheitsempfindlich, d.h. diese werden immer mit einem kalibrierten Ausgangssignal ausgeliefert. Aufgrund dieser Einheitsempfindlichkeit steht nach dem Einbau bereits ein aussagekräftiger Lastwert bereit. Dafürist im Vorfeld keine zusätzliche Kalibrierung mit Beladungsgewichten notwendig.

Mittels den Lastsensoren kann jede Seillast einzeln gemessen und überwacht werden. Darüber hinaus können Überwachung und Justierung der einzelnen Seilspannungen erfolgen.

Eigenschaften

  • Zeitersparnis durch einfache und universelle Installation direkt in der Seilaufhängung
  • Überwachung der Seilspannungen während des Betriebes für zielgenaue Wartung
  • Einstellen einer gleichmässigen Seilbelastung bei Montage oder Vorinbetriebnahme
  • Einheitsempfindlich 🠒 ohne Kalibriergewichte einsetzbar

Einzellastsensor XCL-171: Installation und Einsatz

Elektrischer Anschluss

Die Sensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Lastmessgeräte zur Verfügung, welche den Sensor mit der Steuerung verbindet.

Mechanische Anbindung / Bauart

Die Vorteile der Druckkraftsensoren sind die einfache Handhabung. Es wird die Kraft gemessen, welche zentrisch von oben einwirkt.

Die verschiedenen Kraftsensoren sind vielseitig einsetzbar und werden in den Bereichen der Werkstoffprüfmaschinen, Härteprüfer, Messung von Druckkräften, Einpresskraftkontrolle und als Wägezelle eingesetzt.

Die Montage der DMS Kraftsensoren ist unkompliziert, entweder über das Gewinde, den Innendurchmesser oder über die vorgefertigten Bohrungen, je nach Model.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Einzellastsensor XCL-171: Technische Daten

Anwendung

,

Messbereich

, ,

Einbauort

(K) Messbereich (in kN)

13, 20, 6, 9.5

(K) Einbauort

Einzelseil-Lastmessung, Fixpunkt

(K) Elektrischer Anschluss

USB-Stecker

(K) Ausgangssignal

1.5 mV/V

(K) Eingangsempfindlichkeit (in mV/V)

1.5

(K) Kabellänge

1.0

(K) Bauform

Durchgangsbohrung
