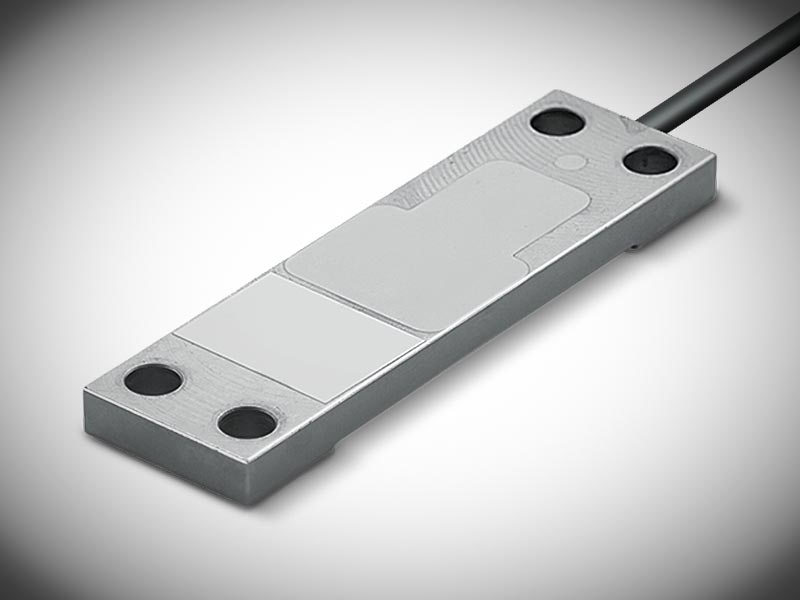

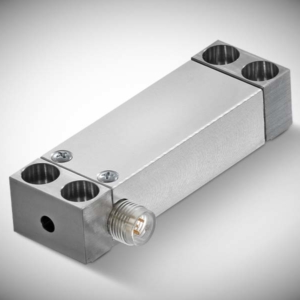

Dehnungsaufnehmer X-103-S30
besonders geeignet für Anwendungen mit Vollbrückensignal mV/V
Für genaue Messungen von kleinsten Dehungen
Eine große Herausforderung ist es kleine Dehnungen in steifen Konstruktionen, bzw. Maschinenrahmen zuverlässig zu messen.
Die Messbrücke des X-103-S30 mit vier Dehnmessstreifen zeichnet sich im Vergleich zu gewöhnlichen Dehnungsaufnehmern mit einer besonders hohen Empfindlichkeit von 3 mV/V auf. Die Signalausbeute beträgt das Doppelte im Vergleich zu marktüblichen Dehnungssensoren. Eigens entwickelt für sehr steife Maschinenrahmen können damit bereits kleinste Dehnungen in steifen Strukturen zuverlässig erfasst werden. Das massive Stahlgehäuse und die dichte Bauform (IP65) garantieren einen problemlosen Betrieb, auch unter erschwerten Umweltbedingungen.
Die hohe Signalausbeute ermöglicht auch bei kleinen Dehnungen eine hohe Auflösung. Gleichzeitig müssen keine Abstriche in Sachen Geschwindigkeit gemacht werden, was den Einsatz in dynamischen Anwendungen erlaubt.
Eigenschaften
- Messung von kleinsten Dehnungen an steifen Strukturen 🠒 Gewichtsmessungen
- Präzise Messung von Prozesskräften (z.B. Füge-, Halte-, Biege- und Presskräfte)
- Form- und Werkzeugschutz in der Umformtechnik
- Werkzeug-Monitoring (Überwachung des Verschleisses für Predictive Maintenance und für verbesserte Werkzeugabnutzung)
Produkt zum Vergleich hinzufügen
Datenblatt – Dehnungsaufnehmer mit DMS Messbrückensignal
X-103-S30 3D-Step Datei
Downloads
Datenblatt – Dehnungsaufnehmer mit DMS Messbrückensignal X-103-S30 3D-Step DateiMessprinzip
Funktionsweise
Der Oberflächen-Dehnungssensor X-103-S30 erfasst die Dehnung zwischen den beiden Aufschraubflächen und verstärkt diese mechanisch. Dadurch wird die Dehnung auf die Messstelle konzentriert und wird dort mit einer resistiven Messbrücke in ein elektrisches Signal umgewandelt.
Dehnungsaufnehmer sind unabhängig der Nennkräfte sehr kompakt in den Abmessungen und einfach zu installieren. Da die Sensoren am Maschinenbauteil ausserhalb des Arbeitsraumes installiert werden, stellen sie auch bei limitierten Platzverhältnisse eine elegante Alternative zu konventionellen Kraftsensoren dar.
Technische Daten
Details Anzeigen
| Messbereich | |
|---|---|
| Bauform / Montage | |
| Anwendung / Tarierung | Ohne integrierten Verstärker, Statische Anwendungen, Zyklische Anwendungen |
| Ausgangssignal | |
| Elektrischer Anschluss | 1 m Kabel mit offenen Litzen, 3 m Kabel mit offenen Litzen, 6 m Kabel mit offenen Litzen |
| Merkmal | |
| (K) Messbereich (in µm/m) | 250 μm/m |
| (K) Anwendung | dynamisch |
| (K) Kabellänge | 1.0, 10.0, 2.0, 3.0 |
| (K) Elektrischer Anschluss | M12 – 4pol. Stecker, M12 – 5pol. Stecker, offene Litzen |
| (K) Eingangsempfindlichkeit (in mV/V) | 3.0 |
| (K) Ausgangssignal | 3.0 mV/V |
| (K) Einbauort | Lastmessung am Joch, Messung am Rahmen / Bügel, Schliesskraft und Formschutz |
