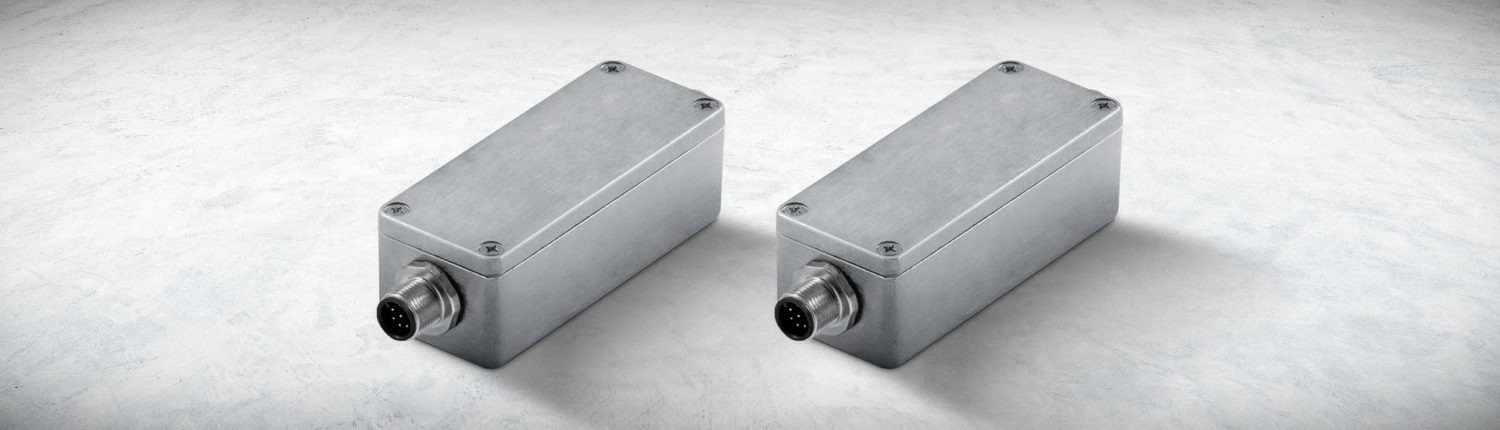

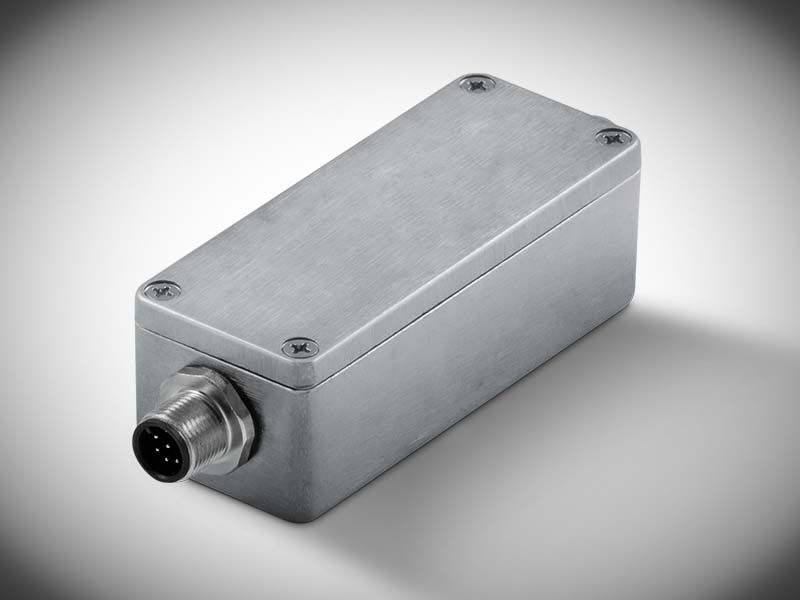

Messverstärker X-201-IN09
besonders geeignet zur universellen Messverstärkung
Für die Signalaufbereitung von statischen und dynamischen DMS-Sensoren
Der Messverstärker X-201-IN09 wurde für eine universelle und einfache Inbetriebnahme entwickelt. Der Nullpunktabgleich kann hierbei über einen Taster im Gehäuse und über eine Steuerung vorgenommen werden.
Der X-201-IN09 ist für den Einsatz in vielseitigen Anwendungen gleichermassen geeignet:
- Dynamische Anwendung mit schnellen und wiederkehrenden Kraftzyklen
- Gewichtsmessung / -änderungen
- Ermittlung von mechanischen Belastungen in Bauwerken
- Grenzwertüberwachung und Monitoring von mechanischen Belastungen zur Vermeidung von kritischen Zuständen bei Anlagen und Bauwerken
Die Nullpunktkorrektur wird immer dauerhaft gespeichert. Gleichzeitig existiert keine Begrenzung der Tarierzyklen, was diesen DMS-Messverstärker zu einem echten Universalgerät für alle Anwendungen macht.
Eigenschaften:
- Einlernen des Nullpunkts mit externem Reset-, bzw. Tara-Steuerungseingang oder über ein Taster auf der Elektronik
- Nullpunktkorrektur wird unverlierbar gespeichert
- Keine Begrenzung der Tarierzyklen
Produkt zum Vergleich hinzufügen
Datenblatt X-201-IN09
3D CAD – X-201-IN09 mit M12-Anschluss
3D CAD – X-201-IN09 mit 2x Klemmen für Kabelanschluss
Downloads
Datenblatt X-201-IN09 3D CAD – X-201-IN09 mit M12-Anschluss 3D CAD – X-201-IN09 mit 2x Klemmen für KabelanschlussInstallation und Einsatz
Die Messverstärker von X-Sensors eignen sich zur universellen Signalaufbereitung von resistiven DMS-Messbrücken und DMS-Sensoren. Sie sind damit geeignet für die Verstärkung des mV/V-Sensorsignals von Kraft- und Dehnungssensoren an Steuerungseingänge. Die Montage kann dank dem kompakten Inline-Gehäuse platzsparend direkt an der Messstelle erfolgen. Dadurch kann das DMS-Sensorsignal an Ort und Stelle in ein robustes Einheitssignal (0-10 V oder 4-20 mA) verstärkt werden.
Nullpunkttarierung
Die Nullpunkteinstellung erfolgt durch einen digitalen Nullpunkt-Justiermechanismus. Die Nullpunkteinstellung wird dauerhaft gespeichert. Das bedeutet die Nullpunktkorrektur liegt auch nach dem Ausschalten wieder vor. Es steht somit ein ständig verfügbarer Tara bereit. Die Anzahl der Tariervorgänge ist unlimitiert.
Der Nullpunktabgleich wird über einen externen Reset-, bzw. Tara-Steuerungseingang ausgelöst. Der Mechanismus ist mit einer “Active Low” (< 3 V) und "Active High" (> 10 V) Logik verfügbar.
Elektrischer Anschluss
Die Messverstärker stehen mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche DMS-Vollbrücken entsprechend verstärken.
Technische Daten
Details Anzeigen
| Messbereich | 0…1.0 mV/V, 0…1.25 mV/V, 0…1.5 mV/V, 0…2.0 mV/V, 0…3.0 mV/V, 0…4.0 mV/V |
|---|---|
| Bauform | |
| Anwendung / Tarierung | Digitaler Eingang für Nullpunkttarierung, Statische Anwendungen, Zyklische Anwendungen |
| Ausgangssignal | |
| Merkmal | |
| (K) Eingangsempfindlichkeit (in mV/V) | 1.0, 1.25, 1.5, 2.0, 3.0, 4.0 |
| (K) Elektrischer Anschluss | Klemmen, M12 – 5pol. Buchse, M12 – 8pol. Stecker |
| (K) Ausgangssignal | ± 10 V, 0-10 V, 4-20 mA |
| (K) Gehäuse | Inline-Gehäuse |
| (K) Anwendung | dynamisch, statisch |
