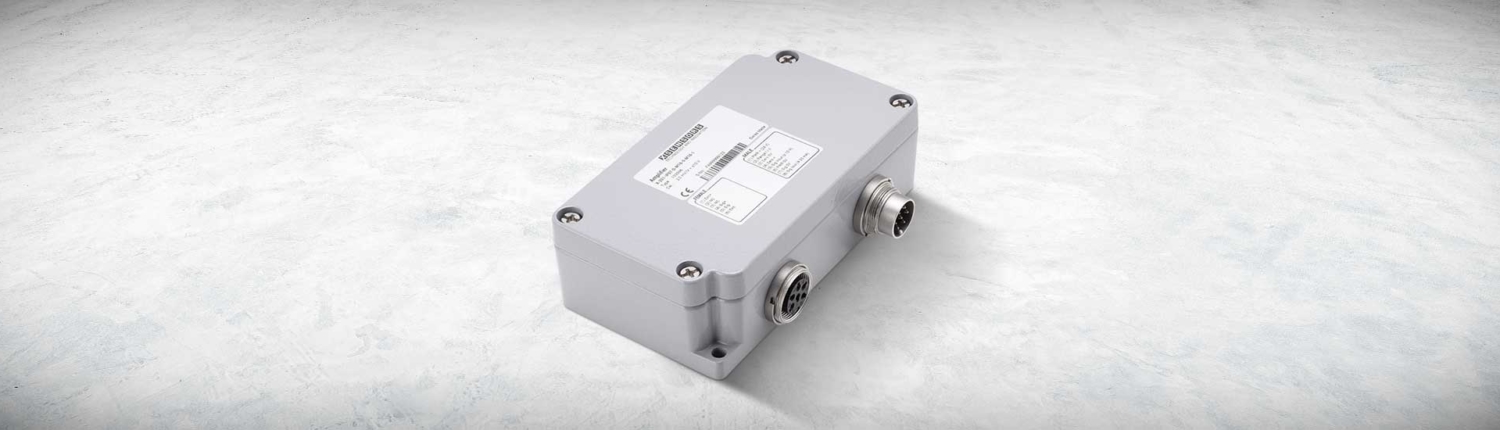

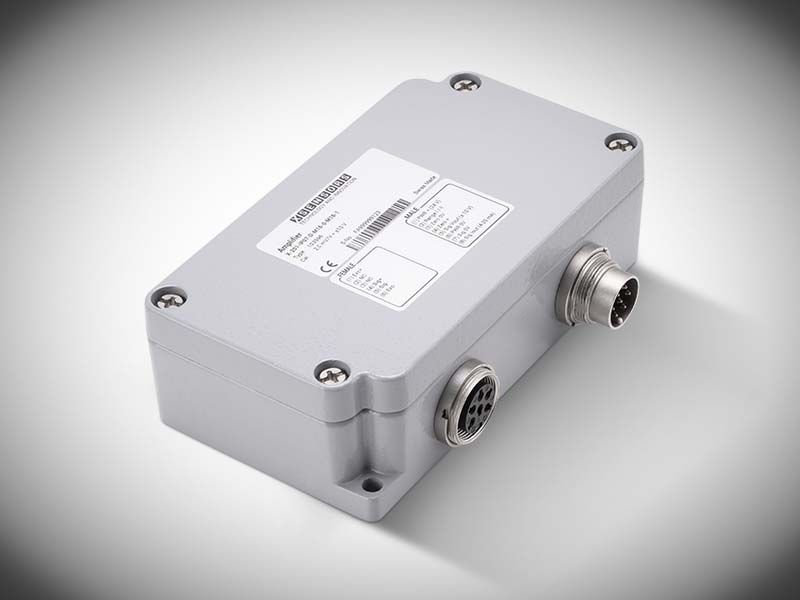

Messverstärker X-201-IP07
Der Messverstärker im Aluminiumgehäuse eignet sich ideal für resistive DMS-Dehnungs- und Kraftsensoren in rauen Anwendungen, die gelegentliche Nullpunktabgleichvorgänge erfordern.
Messverstärker im Aluminiumgehäuse: Die optimale Lösung für Nullpunktabgleichvorgänge
Der Messverstärker X-201-IP07 wurde für eine universelle und einfache Betriebnahme entwickelt. Der Nullpunktabgleich erfolgt über den Nullpunkt-Justiermechanismuss.
Dank dem robusten Aluminium-Gehäuse, eignet sich dieser Messverstärker zudem für die direkte Montage in rauen Umgebungsbedingungen.
Der Verstärker X-201-IP07 eigent sich besinders für den Einsatz bei folgenden Anwendungen:
- Gewichtsmessung
- Ermittlung von mechanischen Belastungen in Bauwerken
- Grenzwertüberwachung und Monitoring von mechanischen Belastungen zur Vermeidung von kritischen Zuständen bei Anlagen und Bauwerken
Eigenschaften:
- Großer Eingangsbereich von 1.0 mV/V bis 4.0 mV/V für den universellen Anschluss von resistiven Dehnungs-, Kraft- und Gewichtssensoren
- Einlernen des Nullpunkts mit externem Reset-, bzw. Tara-Steuerungseingang oder über ein Taster auf der Elektronik, Nullpunktkorrektur wird unverlierbar gespeichert (Installationstara)
- Mit integriertem Messverstärker mit wahlweise ± 10 V oder 4-20 mA / 0-20 mA als robustes Ausgangssignal, kann simultan betrieben werden
Produkt zum Vergleich hinzufügen
Datenblatt – Messverstärker für statische Anwendungen – DigTara – X-201-07
X-201-IP07 3D-Step Datei
Downloads
Datenblatt – Messverstärker für statische Anwendungen – DigTara – X-201-07 X-201-IP07 3D-Step DateiInstallation und Einsatz
Die Messverstärker von X-Sensors eignen sich zur universellen Signalaufbereitung von resistiven DMS-Messbrücken und piezoresistiven Sensoren. Sie sind damit geeignet für die Verstärkung des mV/V-Sensorsignals von Kraft- und Dehnungssensoren an Steuerungseingänge. Die Montage kann dank dem kompakten Feldgehäuse platzsparend direkt an der Messstelle erfolgen. Dadurch kann das DMS-Sensorsignal an Ort und Stelle in ein robustes Einheitssignal (0-10 V oder 4-20 mA) verstärkt werden.
Nullpunkttarierung
Die Nullpunkteinstellung bei diesen Messverstärker erfolgt durch einen digitalen Nullpunkt-Justiermechanismus. Die Nullpunkteinstellung wird dauerhaft gespeichert, d.h. die Nullpunktkorrektur liegt auch nach dem Ausschalten wieder vor. Es steht somit ein ständig verfügbarer Installationstara bereit. Daher sind diese Messverstärker für alle statischen Anwendungen geeignet. Die Anzahl der Tariervorgänge ist limitiert auf 100.000.
Der Nullpunktabgleich wird über einen externen Reset-, bzw. Tara-Steuerungseingang ausgelöst. Der Mechanismus ist mit einer “Active Low” und “Active High” Logik verfügbar.
Elektrischer Anschluss
Die Messverstärker stehen mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche DMS-Vollbrücken entsprechend verstärken.
Messverstärker im Aluminiumgehäuse – Technische Daten
Details Anzeigen
| Messbereich | 0…1.0 mV/V, 0…1.25 mV/V, 0…1.5 mV/V, 0…2.0 mV/V, 0…3.0 mV/V, 0…4.0 mV/V |
|---|---|
| Bauform | |
| Anwendung / Tarierung | Digitaler Eingang für Nullpunkttarierung, Statische Anwendungen |
| Ausgangssignal | |
| Elektrischer Anschluss | |
| (K) Eingangsempfindlichkeit (in mV/V) | 1.0, 1.25, 1.5, 2.0, 3.0, 4.0 |
| (K) Anwendung | statisch |
| (K) Ausgangssignal | ± 10 V, 0-10 V, 4-12-20 mA, 4-20 mA |
| (K) Elektrischer Anschluss | M12 – 4pol. Buchse, M12 – 8pol. Stecker |
| (K) Gehäuse | Aluminium Feldgehäuse |
