Miniatur Button Kraftsensor

Miniatur Button Kraftsensor

XCM-137

Bereich: 0...5 kg bis 0...500 kg
Größe: Ø 19 x 9 mm
Anmerkungen: Mit balligem Krafteinleitknopf für die Krafteinleitung

XCM-137

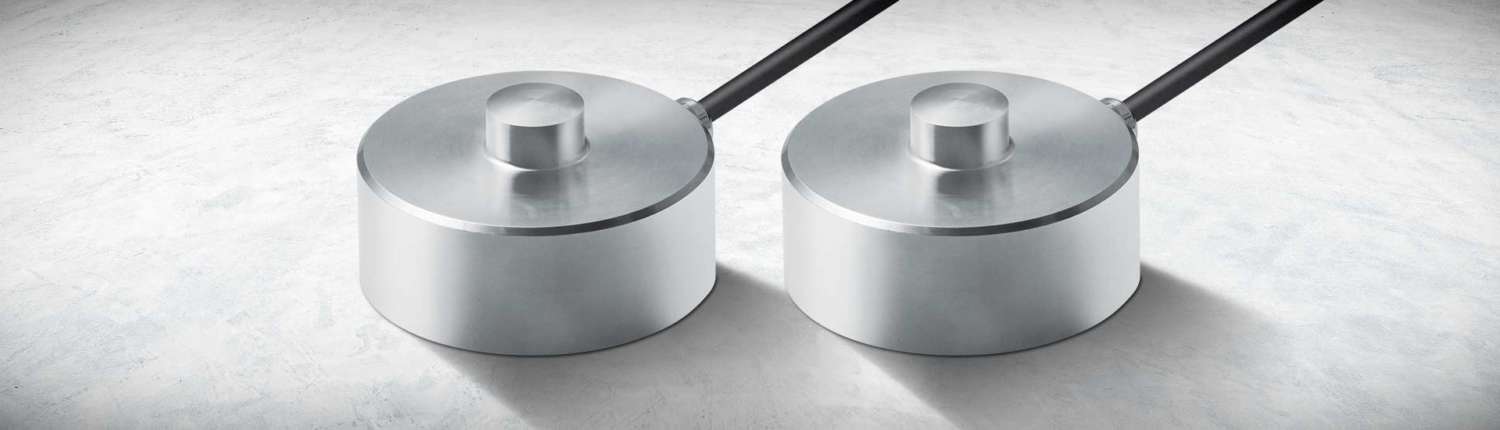

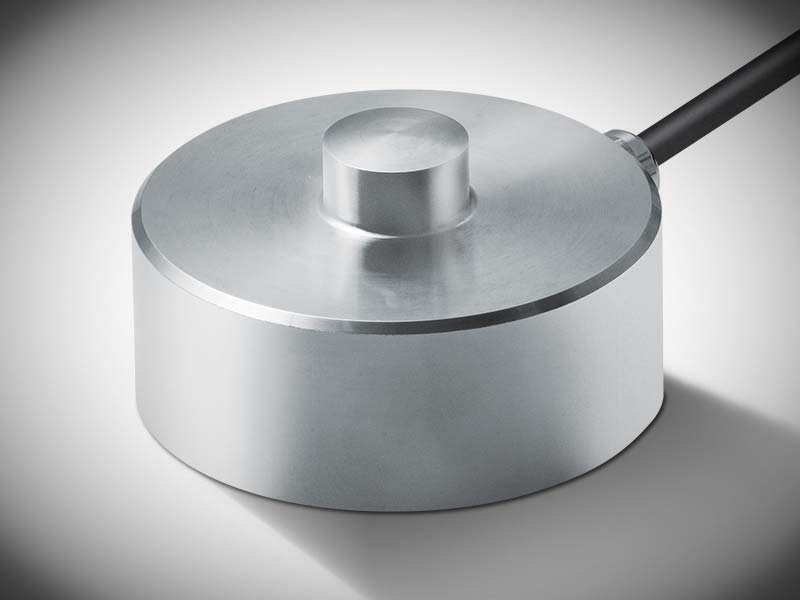

Miniatur Kraftsensor für Messung von Druckkräften im Bereich von 5 – 500kg. Kompakte Grösse Ø 19 x 9 mm zum Einsatz auf engstem Raum.

Der Kraftsensor XCM-137 ist eine sehr kompakte Kraftmessdose, die sich hervorragend eignet, um Druckkraft im Bereich von 5 – 500 kg zu messen. Die Bauform bietet platzsparende Abmessungen von Ø 19 x 9 mm und lässt sich bei kleinsten Platzverhältnissen einsetzen. Dies erlaubt eine einfache Handhabe und schnelle Integration in die Maschinen und Testgeräte. Die Krafteinleitung findet zentrisch statt und erfolgt über den balligen Krafteinleitungsknopf (Button).

Der Kraftsensor liefert ein lineares Signal, proportional zur zentral eingeleiteten Druckkraft. Die Kraftrichtung muss von oben auf den DMS Sensor wirken (Druckkraft).

Eigenschaften

  • Mit balligem Krafteinleitknopf (Button) für die Krafteinleitung
  • Niedrige Bauhöhe für eine platzsparende Installation
  • Für Druckkräfte von 5 kg bis 500 kg erhältlich

Elektrischer Anschluss

Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse oder für die DIN-Schienen Montage erhältlich. Ganz neu ist der kompakte Inline-Verstärker X-201-IN09 von X-Sensors, welcher universell für statische und zyklische Messungen verwendbar ist und ein hervorragendes Preis-Leistungs-Verhältnis bietet.

Mechanische Anbindung / Bauart

Die Vorteile der Button Druckkraftsensoren sind die einfache Montage und die präzise Krafteinleitung über den Sensor. Diese Art von Kraftsensoren eignen sich immer, wenn Druckkraft gemessen werden soll. Die flache Bauform der Kraftmessdose besitzt die perfekten Eigenschaften zum Einbau auf engstem Raum. Die verschiedenen Kraftaufnehmer sind universell einsetzbar und werden in den Bereichen der Mess- und Prüftechnik, zur industriellen Prozesskontrolle, zur Einpresskraftmessung, zur Maschinensteuerung, zum Sondermaschinenbau, zum Werkzeugbau und Maschinenzustandsüberwachung eingesetzt.

Die Montage der Kraftsensoren mit balligem Lasteinleitungsknopf ist schnell und unkompliziert. Der Sensor wird einseitig von unten angeschraubt und misst dann die Kraft, welche auf den Button einwirkt. Eine Spezialausführung zum Verschrauben von oben ist verfügbar. Die Fläche, auf welcher der Kraftsensor angebracht wird, muss ebenflächig und ausreichend steif sein, damit sie sich während der Belastung nicht verformen kann.

Downloads

Datenblatt XCM-137

3D-Datei – XCM-137





XCM-137
