Für die Signalaufbereitung von DMS-Sensoren
Der Messverstärker eignet sich besonders für folgende Anwendungen:
- Gewichtsmessung
- Ermittlung von mechanischen Belastungen in Bauwerken
- Grenzwertüberwachung und Monitoring von mechanischen Belastungen zur Vermeidung von kritischen Zuständen bei Anlagen und Bauwerken

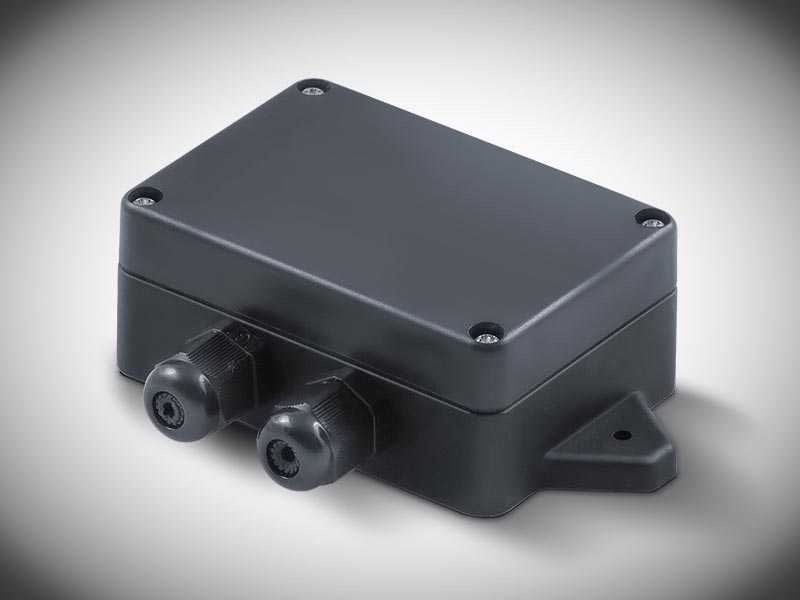

Der Anschluss an einen Sensor und an die Steuerung erfolgt über zwei Kabeldurchführungen und über Klemmen.
Eigenschaften:
- Kostengünstige Ausführung für statische Anwendungen
- Großer Eingangsbereich von 1.0 mV/V bis 4.0 mV/V für den universellen Anschluss von Dehnungs-, Kraft- und Gewichtssensoren mit DMS-Vollbrücke
- Variable Einstellung der Messverstärkung
Downloads
Installation und Einsatz
Die Messverstärker von X-Sensors eignen sich zur universellen Signalaufbereitung von Kraft- und Dehnungssensoren mit DMS-Vollbrücken.
Aufgrund der einfachen „Onboard“-Justage von Nullpunkt und Empfindlichkeit sind die Messverstärker für den Einsatz in statischen Messungen optimal ausgelegt, wie sie beispielsweise bei der Überwachung von Bauwerken oder Anlagen vorkommen.
Der Anschluss an einen Sensor und an die Steuerung erfolgt über zwei Kabeldurchführungen und über Klemmen.
Elektrischer Anschluss
Die Messverstärker stehen mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche DMS-Vollbrücken entsprechend verstärken.
Technische Daten
Details Anzeigen
| Messbereich | 0…1.0 mV/V, 0…1.25 mV/V, 0…1.5 mV/V, 0…2.0 mV/V, 0…3.0 mV/V, 0…4.0 mV/V |
|---|---|
| Bauform | |
| Anwendung / Tarierung | Onboard-Potentiometer für Nullpunktanpassung, Statische Anwendungen |
| Ausgangssignal | |
| Merkmal | |
| (K) Eingangsempfindlichkeit (in mV/V) | 1.0, 1.25, 1.5, 2.0, 3.0, 4.0 |
| (K) Anwendung | statisch |
| (K) Ausgangssignal | ± 10 V, 0-10 V, 0-5 V, 4-20 mA |
| (K) Gehäuse | Inline-Gehäuse |
| (K) Elektrischer Anschluss | Klemmen |
